STM32F103VET6的SRAM连接

Question

我想使用STM32F103VET6的FSMC连接PSRAM拓展RAM，问题硬件设计时遇到疑惑
已知STM32F103VET6只有100个pin在cubeMX中的配置sram时发现它的地址信号与数据信号脚是共用的和STM32F103ZET6分离的不同，

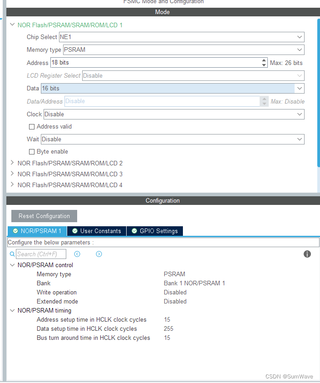

以下是VET6的配置图片：

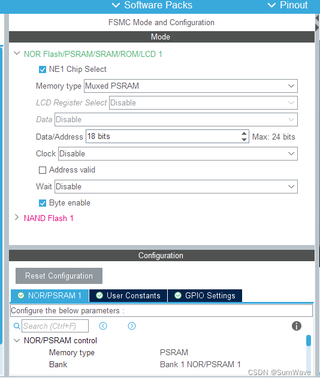

以下是zet6的配置图片：

然而SRAM的数据总线是分开的：

那就坑了数据册上看SRAM的写是要地址和数据同时输出才行：

该怎么连接才行呀？

Answer 1

以下内容由CHATGPT及笑面虎共同生成、有用望采纳：

---

【您想要解决的问题】：您想要解决的问题是如何将PSRAM（一种SRAM）通过FSMC（Flexible Static Memory Controller）接口连接到STM32F103VET6微控制器，并确保数据和地址信号能够正确地传输，因为您发现STM32F103VET6的FSMC配置与STM32F103ZET6的配置不同，特别是在地址和数据信号共用的情况下。

【图片内容】：

1. 第一张图片显示了STM32F103VET6的FSMC模式和配置，包括内存类型、控制信号和数据/地址位宽等参数。
2. 第二张图片列出了一些特定的信号，如CSDN @SumWave，可能与PSRAM的片选或控制信号有关。
3. 第三张图片展示了STM32F103ZET6的引脚分配，包括电源、地、数据和控制引脚。
4. 第四张图片是一个块状图，显示了一个512K x 16的内存阵列，包括地址线、数据线和控制电路。
5. 第五张图片是STM32F103VET6的FSMC配置，包括内存类型、地址和数据位宽、写操作、扩展模式和时序参数。
6. 第六张图片描述了写入周期的时序图，包括地址、控制信号和数据信号的时序关系。

【问题出现原因】：问题出现的原因是STM32F103VET6的FSMC接口在配置PSRAM时，地址和数据线是共用的，这与STM32F103ZET6的配置不同。在STM32F103VET6上，您需要确保在正确的时序下，地址和数据信号能够通过FSMC接口正确地传输。

【问题解决方案】：为了解决这个问题，您需要确保：

• 正确配置FSMC的地址和数据线，使其与PSRAM的规格相匹配。
• 遵循PSRAM的数据手册，确保地址和数据信号的时序满足要求。
• 使用STM32CubeMX工具自动生成初始化代码，确保FSMC的配置与硬件设计相匹配。

【提供代码】：由于STM32CubeMX工具会根据硬件配置生成初始化代码，您需要使用该工具来生成FSMC的初始化代码。以下是使用STM32CubeMX生成的代码的一个示例：

void FSMC_Init(void)
{
  /* FSMC GPIO Configuration */
  // ... (省略了GPIO初始化代码)

  /* FSMC NOR/SRAM Bank1 initialization */
  FSMC_NORSRAM_InitTypeDef FSMC_NORSRAMInitStructure = {0};
  FSMC_NORSRAMInitStructure.FSMC_Bank = FSMC_Bank1_NORSRAM1;
  FSMC_NORSRAMInitStructure.FSMC_DataAddressMux = FSMC_DataAddressMux_Enable;
  FSMC_NORSRAMInitStructure.FSMC_MemoryType = FSMC_MemoryType_SRAM;
  FSMC_NORSRAMInitStructure.FSMC_MemoryDataWidth = FSMC_MemoryDataWidth_16b;
  FSMC_NORSRAMInitStructure.FSMC_BurstAccessMode = FSMC_BurstAccessMode_Disable;
  FSMC_NORSRAMInitStructure.FSMC_AsynchronousWait = FSMC_AsynchronousWait_Disable;
  FSMC_NORSRAMInitStructure.FSMC_WaitSignalPolarity = FSMC_WaitSignalPolarity_Low;
  FSMC_NORSRAMInitStructure.FSMC_WrapMode = FSMC_WrapMode_Disable;
  FSMC_NORSRAMInitStructure.FSMC_WaitSignalActive = FSMC_WaitSignalActive_BeforeWaitState;
  FSMC_NORSRAMInitStructure.FSMC_WriteOperation = FSMC_WriteOperation_Enable;
  FSMC_NORSRAMInitStructure.FSMC_WaitSignal = FSMC_WaitSignal_Disable;
  FSMC_NORSRAMInitStructure.FSMC_ExtendedMode = FSMC_ExtendedMode_Disable;
  FSMC_NORSRAMInitStructure.FSMC_WriteBurst = FSMC_WriteBurst_Disable;
  FSMC_NORSRAMInitStructure.FSMC_ReadWriteTimingStruct = &p;
  FSMC_NORSRAMInitStructure.FSMC_WriteTimingStruct = &p;
  FSMC_NORSRAMInit(&FSMC_NORSRAMInitStructure);

  /* Enable FSMC Bank1_SRAM Bank */
  FSMC_NORSRAMCmd(FSMC_Bank1_NORSRAM1, ENABLE);
}

【代码运行方式】：您需要在STM32的HAL库环境中运行此代码，通常是在Keil MDK、STM32CubeIDE或其他支持STM32的IDE中。

【代码预期运行结果】：代码成功运行后，FSMC接口将被正确配置，并且能够与PSRAM进行通信。

【推荐相关链接】：

• STM32F103VET6官方参考手册
• STM32CubeMX工具
• STM32F103VET6数据手册
• STM32F103系列FSMC使用指南
