arduino的iic传感器读取不了数据

Question

为什么我测试的时候传感器没有返回数据，能帮我解答一下我的代码哪里有问题吗

Answer 1

以下内容由CHATGPT及笑面虎共同生成、有用望采纳：

---

【您想要解决的问题】：您提问的目的是解决在使用Arduino通过I2C通信协议读取传感器数据时遇到的问题，具体表现为传感器没有返回数据。

【图片内容】：

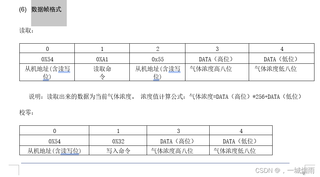

1. 第一张图片描述了数据读取格式和校零过程，包括数据帧的结构和如何计算气体浓度。

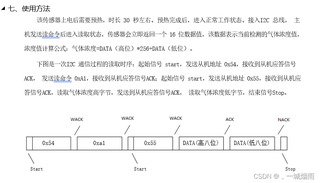

2. 第二张图片说明了传感器的使用方法，包括预热时间、I2C通信过程的时序图，以及如何通过I2C读取气体浓度值。

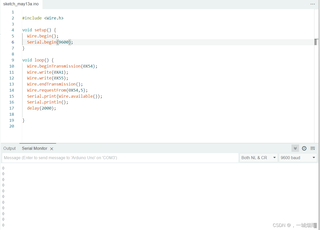

3. 第三张图片是您提供的Arduino代码，用于初始化I2C通信和尝试读取传感器数据。

【问题出现原因】：根据您提供的代码和图片内容，可能的问题原因包括：

• 代码中可能存在语法错误或逻辑错误，导致I2C通信未能正确建立或执行。
• 传感器可能未正确连接到Arduino，或者连接线路存在问题。
• 传感器可能未正确上电或预热，导致无法返回数据。
• Arduino的I2C端口可能与其他设备冲突或存在电气干扰。

【问题解决方案】：为了解决这个问题，您可以尝试以下步骤：

1. 确保Arduino和传感器之间的连接正确无误，包括电源和I2C数据线。
2. 检查Arduino的I2C端口（通常是A4和A5）是否有其他设备冲突或干扰。
3. 确保传感器有足够的预热时间。
4. 检查代码逻辑，确保I2C通信过程正确无误。

【提供代码】：以下是根据您提供的代码和图片内容修改后的Arduino代码示例：

#include <Wire.h>

void setup() {
  Wire.begin(); // 初始化I2C总线
  Serial.begin(9600); // 初始化串口通信
}

void loop() {
  Wire.beginTransmission(0x54); // 发送从机地址和写入命令
  Wire.write(0xA1); // 发送读命令
  Wire.write(0x55); // 发送从机地址的高八位
  Wire.endTransmission(false); // 结束传输，但不释放总线

  Wire.requestFrom(0x54, 5); // 请求从机发送5个字节的数据

  if (Wire.available() == 5) { // 检查是否接收到5个字节的数据
    byte highByte = Wire.read(); // 读取气体浓度的高八位
    byte lowByte = Wire.read();  // 读取气体浓度的低八位
    Serial.print("Gas concentration: ");
    Serial.println((highByte << 8) | lowByte); // 计算并打印气体浓度
  }

  delay(2000); // 等待2秒
}

【代码运行方式】：您需要将上述代码复制到Arduino IDE中，并上传到您的Arduino开发板。确保您的开发板已经连接到计算机，并且I2C总线和传感器正确连接。

【代码预期运行结果】：如果一切正常，您的Arduino开发板将通过I2C通信协议读取传感器的气体浓度数据，并通过串口打印到Arduino的串口监视器中。

【推荐相关链接】：

• Arduino官方I2C教程
• I2C通信协议详解
• Arduino Wire库参考
