inventor出局部视图

Question

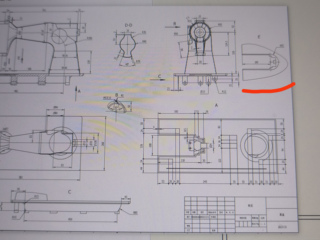

这样的局部向视图用inventor怎么绘制？要从罩盖下面往下看

Answer 1

以下内容由CHATGPT及笑面虎共同生成、有用望采纳：

---

【您想要解决的问题】：您想要了解的是如何在Autodesk Inventor软件中创建一个局部视图，特别是从一个罩盖的下方进行俯视的视图。

【问题出现原因】：这个问题可能出现的原因是您需要详细展示产品内部结构的某个部分，而标准的视图无法提供足够的信息或者视角。局部视图可以帮助更好地传达设计细节。

【问题解决方案】：在Inventor中创建局部视图，您可以按照以下步骤操作：

1. 创建一个新的视图：在您的装配或零件文件中，选择“视图”选项卡，然后选择“新视图”来创建一个新的视图。

2. 选择视图区域：使用框选工具选择您想要创建局部视图的区域。

3. 投影视图：选择投影类型，例如“全视图”或“半视图”，这取决于您需要的细节程度。

4. 调整视图方向：使用“视图”选项卡中的“定向”工具，调整视图的方向，使其从罩盖下方进行俯视。

5. 修剪和延伸：如果需要，使用“修剪”和“延伸”工具来清理视图，使其更加清晰。

6. 添加标签和注释：确保您的局部视图有清晰的标签和必要的注释，以便他人理解。

【提供代码】：Inventor主要依赖于图形用户界面进行操作，而不是代码。因此，没有具体的代码可以提供。但是，您可以使用Inventor的API或AutoLISP编写宏来自动化某些视图创建过程。

【代码运行方式】：如果您使用Inventor的API或AutoLISP，您需要在Inventor中打开“宏”功能，并运行相应的脚本。

【代码预期运行结果】：如果您编写了一个宏来创建局部视图，预期结果是Inventor将自动生成所需的局部视图，包括所有必要的视图设置和注释。
