单片机AD原理图52单片机

Question

有能详细讲解的吗？每个模块供电电压，在系统起的作用，工作原理，还有该原理图的流程图也能讲解的，有偿！

Answer 1

以下内容由CHATGPT及阿里嘎多学长共同生成、有用望采纳：

---

您想要解决的问题

您上传了一张单片机的AD原理图，并希望了解图中每个模块的供电电压、在系统中的作用、工作原理，以及该原理图的流程图。您还希望获得一个有偿的详细讲解。

图片内容

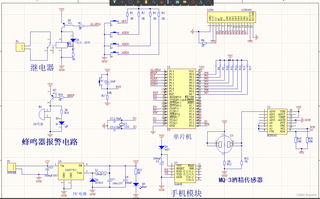

您上传的图片是一张单片机的电路图，包含了以下内容：

• 单片机模块（PCF8591）
• 电源模块（包括VCO、VDD等）
• 输入/输出模块（包括SET、ALARM、ADD1、ADD2、ADD3等）
• 继电器和蜂鸣器等控制模块
• 传感器模块（MQ-3酒精传感器）
• 手机模块
• 一些电阻（R2、R16、R21等）、电容（C4、C7等）和二极管（D3、D4等）
• 晶振（X1）
• 地线（GND）和正电压（VCC）

问题出现原因

您的问题可能源于对单片机电路图中各个组件的功能和工作原理的理解不足。这可能是因为缺乏相关的电子知识背景，或者是对特定型号的单片机（如PCF8591）不熟悉。

问题解决方案

1. 供电电压：通常，单片机的供电电压会在其技术手册中明确指出。对于PCF8591，它通常工作在2.7V到6V之间。
2. 系统作用：单片机是整个系统的大脑，负责处理输入信号、控制输出设备，并与传感器和手机模块等进行通信。
3. 工作原理：单片机通过读取传感器数据，处理这些数据，并根据程序逻辑控制继电器、蜂鸣器等输出设备。
4. 流程图：流程图将展示单片机如何处理输入、执行计算和控制输出的步骤。

提供代码

由于您提供的信息不足以生成完整的代码，我将提供一个简单的示例代码，展示如何读取传感器数据并控制一个LED灯。

#include <PCF8591.h>

PCF8591 adc;

void setup() {
  Serial.begin(9600);
  adc.begin();
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  int sensorValue = adc.readADC(0); // 读取MQ-3酒精传感器的值
  if (sensorValue > 1000) {
    digitalWrite(LED_BUILTIN, HIGH); // 如果传感器读数超过阈值，点亮LED
  } else {
    digitalWrite(LED_BUILTIN, LOW);
  }
  delay(1000);
}

代码运行方式

• 环境：需要一个支持PCF8591库的Arduino开发环境。
• 运行：将上述代码复制到Arduino IDE中，选择正确的板型和端口，然后上传到单片机。

代码预期运行结果

- 如果MQ-3传感器检测到酒精浓度超过阈值1000，LED灯将亮起。
- 如果传感器读数低于阈值，LED灯将熄灭。

推荐相关链接

• PCF8591数据手册
• Arduino官方教程
• MQ-3酒精传感器数据手册

请注意，这些链接仅供参考，您可能需要根据实际情况调整和优化代码。如果您需要更深入的帮助，建议咨询专业的电子工程师或相关领域的专家。
