multisim示波器无法显示波形

Question

大家好，实验内容是双运放设计一个方波-三角波发生器
是我的电路有问题吗，为什么示波器一直显示不出波形？第一次用multisim，谢谢！

Answer 1

以下内容由CHATGPT及阿里嘎多学长共同生成、有用望采纳：

---

您想要解决的问题

您提问的目的是解决在使用Multisim软件进行方波-三角波发生器电路仿真时，示波器无法显示波形的问题。

图片内容

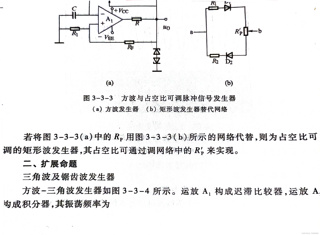

1. 第一张图片展示了一个方波与占空比可调脉冲信号发生器的电路图，其中包含方波发生器和矩形波发生器替代网络。
2. 第二张图片提供了方波-三角波发生器的电路图，说明了如何通过调整电路中的特定组件来改变三角波的频率和输出电压。

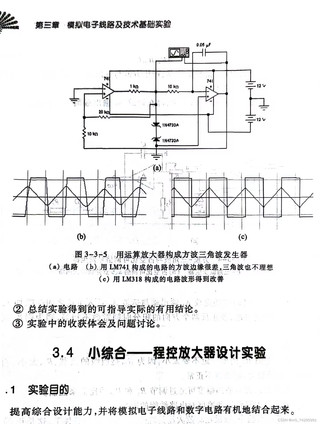

3. 第三张图片展示了使用不同运算放大器（LM741和LM318）构成的方波三角波发生器的电路图，以及它们的波形比较。

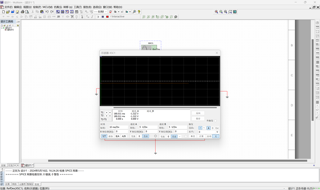

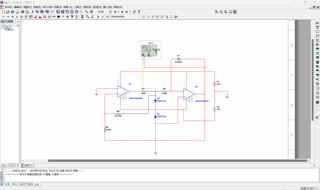

4. 第四张和第五张图片是Multisim软件的界面截图，显示了SPICE网表检查的结果，以及示波器的设置。

问题出现原因

问题可能出现的原因有：

• 电路设计错误：电路连接不正确或者组件参数设置错误。
• 仿真设置不当：示波器的时间基准、通道设置或者触发设置可能不正确。
• 运算放大器选择：如果使用了LM741这样的低速运算放大器，可能因为其压摆率限制导致方波边缘不理想。

问题解决方案

1. 检查电路设计：对照Multisim中的电路图和您提供的图片，确保所有连接和组件参数设置正确。
2. 调整仿真设置：在Multisim中，检查示波器的时间基准设置是否合适，确保它能够捕捉到波形变化。同时，检查触发设置，确保示波器能够在正确的时刻开始捕获信号。
3. 选择合适的运算放大器：如果使用的是LM741，考虑更换为速度更快的运算放大器，如LM318，以改善方波边缘。

提供代码

由于Multisim是一个电路仿真软件，不涉及传统编程语言的代码，因此不提供代码修改。但是，可以提供一些Multisim中设置的建议：

• 在Multisim中，确保您的电路连接正确无误。
• 在示波器设置中，调整时间基准（Time Base）以匹配您的信号频率。
• 如果需要，调整垂直刻度（Vertical Scale）以更好地观察波形。

代码运行方式

在Multisim中运行仿真的步骤如下：

1. 打开Multisim软件。
2. 载入您的电路设计文件。
3. 检查并确保电路设计无误。
4. 运行仿真，观察示波器输出。

代码预期运行结果

预期结果是在Multisim的示波器窗口中能够观察到清晰的方波和三角波波形。

推荐相关链接

• Multisim官方教程
• Multisim使用技巧
• LM741和LM318运算放大器数据手册 和 https://www.ti.com/lit/ds/symlink/lm318-n.pdf

请注意，上述链接可能需要您根据实际情况进行搜索和验证，因为链接可能会随时间变化而失效。
