AD 不规则板子拼板的板子形状？

Question

AD 不规则板子拼板的板子形状怎么生成，原有的不规则的板子外形怎么到了拼板后就消失了？
下面是我的步骤，帮我看看我哪一步出现了问题？

规则先不用管

然后最后的板子形状怎么生成，主要是本来的板子要有掏空的部分

Answer 1

以下内容由CHATGPT及阿里嘎多学长共同生成、有用望采纳：

---

【您想要解决的问题】： 您提问的目的是解决在Altium Designer中进行不规则板子拼板时，原有不规则板子的外形在拼板后消失的问题。您希望了解如何生成拼板后的板子形状，并保留原有板子的不规则部分和掏空部分。

【图片内容】：

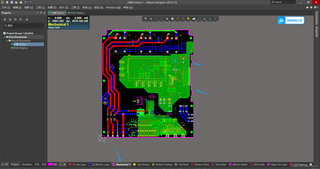

1. 第一张图片显示了Altium Designer的界面，其中包括文件菜单、视图菜单等，以及显示了两个项目文件：大板.PcbDoc和PCB1.PcbDoc。

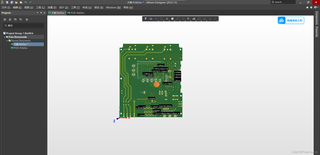

2. 第二张图片同样显示了Altium Designer的界面，突出显示了大板.PcbDoc文件。

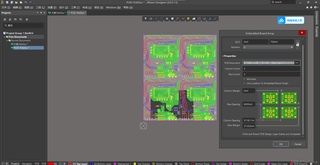

3. 第三张图片显示了PCB1.PcbDoc文件的界面，包含了一些设计参数，如Rotation、Row Spacing、Row Margin等，并提到了Child and Parent PCB Design Layer。
4. 第四张图片再次显示了PCB1.PcbDoc文件的界面，与第二张图片内容相似。

【问题出现原因】： 根据您提供的信息和图片，问题可能出现在拼板过程中，原有的不规则板子外形可能没有正确地被设置为拼板后的外形，或者在拼板设置中某些参数没有正确配置，导致原有外形丢失。

【问题解决方案】：

1. 确保在拼板设置中，原有不规则板子的外形被正确地设置为拼板后的外形。这可能涉及到设置拼板的边界或使用特定的命令来保持原有外形。
2. 检查是否有任何设置或操作覆盖了原有板子的外形，特别是在进行拼板操作时。
3. 确认在拼板过程中，是否有步骤涉及到板子外形的修改或重置，如果有，需要重新设置以保留原有外形。

【提供代码】： 由于Altium Designer的操作主要是通过图形界面进行，而不是通过代码，因此这里不涉及代码的修改。但是，可以提供一些操作步骤来解决您的问题：

1. 打开您的项目文件（大板.PcbDoc）。
2. 进入“Design”菜单，选择“Board Shape”来设置或编辑板子的外形。
3. 确保在拼板设置中，选择了保留原有外形的选项。
4. 如果需要，可以手动绘制或调整拼板后的外形，以确保包含原有不规则部分和掏空部分。

【代码运行方式】： 由于Altium Designer的操作不涉及代码运行，所以这里没有代码运行方式的说明。您需要通过Altium Designer的图形界面来执行上述步骤。

【代码预期运行结果】： 按照上述步骤操作后，预期您的拼板后的板子将保留原有的不规则外形和掏空部分。
