ros rviz错误问题

Question

rviz里面的RobotModel
) Status: Error标红杠，clobal Status: Warn
Fixed Frame有黄色感叹号，而且白模

Answer 1

以下内容由CHATGPT及阿里嘎多学长共同生成、有用望采纳：

---

您想要解决的问题：

您希望解决在ROS（Robot Operating System）中使用rviz时遇到的问题，具体表现为rviz中的RobotModel显示为Error状态，Global Status显示为Warn状态，并且Fixed Frame旁边有一个黄色感叹号，同时机器人模型显示为白色模型。

图片内容：

1. 第一张图片显示了rviz界面，其中RobotModel的状态显示为Error，并且有一个红色的禁止符号。Global Status显示为Warn，并且有一个黄色的感叹号。此外，Fixed Frame旁边也有一个黄色的感叹号，而机器人模型以白色显示。

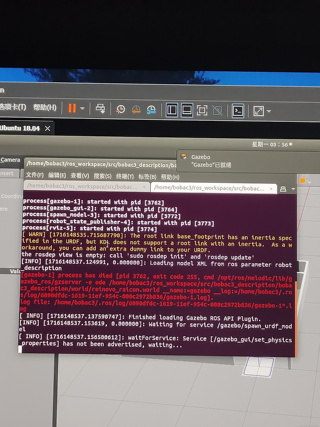

2. 第二张图片显示了Gazebo界面，其中包含了一些进程信息和警告信息，包括一个关于root Link base_footprint的警告，建议添加一个额外的虚拟链接到URDF中。

问题出现原因：

根据图片和描述，问题可能由以下原因引起：

• RobotModel显示Error可能是因为rviz无法正确加载机器人模型描述文件（URDF）。
• Global Status显示Warn可能是因为rviz中的某些配置或参数存在问题。
• Fixed Frame旁边的黄色感叹号可能表示rviz没有正确设置或识别到机器人的根坐标系。
• 白色模型显示可能是由于rviz中机器人模型的可视化设置不正确。

问题解决方案：

1. 检查URDF文件是否正确无误，特别是root link的inertia属性是否被正确处理。
2. 确保rviz的配置文件正确设置，包括Fixed Frame和RobotModel的参数。
3. 检查ROS环境是否正确设置，包括rosdep的初始化和更新。

提供代码：

由于问题可能涉及多个方面，以下是一些可能需要修改或检查的代码片段：

<!-- 检查URDF文件中的root link是否有正确的inertia属性 -->
<robot name="your_robot">
  <link name="base_footprint">
    <!-- 确保inertia属性正确 -->
    <inertial>
      <!-- ... -->
    </inertial>
  </link>
  <!-- ... -->
</robot>

代码运行方式：

1. 确保ROS环境已正确安装并配置。
2. 使用rosdep init和rosdep update命令初始化和更新rosdep。
3. 将修改后的URDF文件放置在正确的路径下。
4. 运行rviz并加载修改后的URDF文件。

代码预期运行结果：

• RobotModel的状态应该从Error变为正常状态。
• Global Status的Warn状态应该会消失或变为正常状态。
• Fixed Frame旁边的黄色感叹号应该会消失。
• 机器人模型应该以正确的颜色和细节显示。

推荐相关链接：

• ROS Wiki - rviz：rviz的官方文档，提供rviz的使用方法和配置指南。
• ROS Answers - rviz常见问题：ROS社区中关于rviz的常见问题和解决方案。
• URDF模型教程：关于如何创建和修改URDF模型的官方教程。

Answer 2

引自免费微信小程序：皆我百晓生

看起来你在运行ROS（机器人操作系统）中的RVIZ程序时遇到了一些问题。从提供的信息来看，主要的问题包括：

1. RVIZ中的RobotModel状态显示为"Error"。
2. Fixed Frame有黄色感叹号，表示固定帧存在问题。
3. TF（Transform Frame）没有数据。

针对这些问题，我们可以尝试以下几个步骤来解决：

步骤1：检查URDF文件 根据日志中的警告，根链接base_footprint在URDF中有惯性指定，但可能不支持根链接带有惯性。尝试移除根链接的惯性定义，或者添加一个额外的空链接作为根链接，并将原来的根链接作为其子链接。

步骤2：初始化和更新ROS依赖项 运行以下命令来初始化并更新ROS的包依赖管理器rosdep：

sudo rosdep init
rosdep update

步骤3：检查Gazebo启动情况 Gazebo似乎已经停止运行，你需要确认Gazebo是否正确启动并且能与ROS通信。确保Gazebo服务可用：

rosrun gazebo_ros spawn_model -file <your_robot.urdf> -name robot -model robot_description

或者，如果你的模型已经在world文件中，启动Gazebo并加载world文件：

gzserver -s <path_to_world_file>/world_name.world
gzclient

步骤4：重新启动相关节点 尝试关闭所有相关的ROS节点，然后重新启动它们。首先，终止所有运行的进程：

rosnode kill all

然后，按照顺序启动必要的节点：

# 启动robot_state_publisher
rosrun robot_state_publisher robot_state_publisher

# 启动tf2_broadcaster
rosrun tf2_ros static_transform_broadcaster

# 启动rviz
rosrun rviz rviz -d <path_to_your_rviz_config_file>/urdf.rviz

步骤5：修复Fixed Frame问题 确保在你的URDF文件中有一个合适的固定帧（通常是world或map）。如果没有，你可能需要在rviz配置文件中手动指定一个。

步骤6：检查网络连接 确保你的主机与任何其他ROS节点（例如机器人硬件、传感器等）之间的网络连接是正常的。

步骤7：检查ROS Master 确保ROS Master正在运行：

rosservice call /rosapi/get_topics

如果返回的信息正常，说明Master正在运行。

完成以上步骤后，你应该可以解决大部分问题。如果还有问题，可能需要进一步检查你的系统设置和配置。确保所有的ROS包都已经正确安装，并且你的工作空间设置正确。

Answer 3

下午好🌅🌅🌅
本答案参考ChatGPT-3.5

问题描述：

在ROS中使用rviz时，RobotModel标签显示为"Status: Error"​，Fixed Frame标签显示为"Status: Warn"​，提示有错误和警告。

解决方案：

1. 首先，确认你的仿真环境是否已启动，可以在终端中输入命令roscore启动。
2. 确认你的ros节点是否已启动，例如启动了turtlebot3节点，可以在终端中输入命令rostopic list来查看已经启动的节点。
3. 确认你的tf转换是否正确，可以在终端中输入命令rosrun tf tf_monitor /base_link /odom来查看是否存在转换错误。
4. 确认你的Fixed Frame是否正确设置，应与tf转换一致，可以在rviz中更改Fixed Frame设置。
5. 确认你的Robot Model是否正确发布，需要查看是否有正确的Topic发布该消息，可以使用命令rostopic list来查找是否存在正确的Topic。
6. 确认你的computer图形处理适配器是否正确，可能需要更改rviz图形处理参数以使其适配您的计算机图形处理器。

注：实际解决问题可能需要根据具体情况进行调整和修改。

相关参考链接：https://blog.csdn.net/pppalo/article/details/106930010?utm_medium=distribute.pc_relevant.none-task-blog-baidujs_title-2&spm=1001.2101.3001.4242

Answer 4

在ROS中，rviz是一个强大的可视化工具，用于显示和编辑ROS系统中的数据。RobotModel是rviz的一个组件，它可以显示和编辑机器人的模型。

"
Status: Error"
以红色标出的问题表示RobotModel的状态出现错误。这可能是由于机器人模型文件或其关联数据丢失或错误引发的。这意味着RobotModel组件无法正确加载和显示机器人模型。

"
Status: Warn"
以黄色感叹号标出的问题表示Fixed Frame的状态为警告。Fixed Frame是rviz中的一个重要概念，它定义了rviz中的坐标系原点。如果Fixed Frame的设置出现问题或与机器人模型不匹配，就会显示警告。这可能导致在可视化过程中出现不正确的坐标变换或旋转。

白模表示在rviz中显示的机器人模型没有正确加载或显示。可能是由于机器人模型文件或其关联数据缺失或错误导致的。

这些问题的产生可能源于机器人模型文件或其相关数据的错误或丢失。解决这些问题的一种方法是检查机器人模型文件和关联数据的完整性，并确保它们与rviz中的配置一致。

有问题你别着急，评论留言都可以，看到马上就回复，尽量及时补充齐

Answer 5

你把报错信息复制出来发给我，我给你诊断一下，朋友
