微机原理与接口技术问题求解答

Question

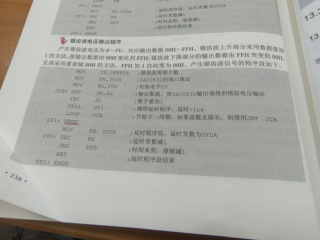

这个题目怎么写，是关于DAC0832产生锯齿波问题，快来教教我！

Answer 1

引自免费微信小程序：皆我百晓生

为了实现一个基于DAC0832的锯齿波发生器，你需要编写汇编语言程序来控制数据的输出以及添加适当的延迟。以下是详细的步骤和代码示例。

首先，确保你对DAC0832的基本操作有所了解。这是一个8位的数模转换器（DAC），它将输入的8位二进制数转换为对应的模拟电压输出。在你的例子中，你想要从0V（0x00）到5V（0xFF）产生一个锯齿波。

以下是程序的关键步骤：

1. 初始化循环计数器CX，并设置锯齿波周期个数为0xFFFF（65535）。
2. 设置DAC0832的I/O端口地址（例如，DX = 0x300H）。
3. 设置初始输出电平（AL = 0x00）。
4. 进入主循环（LOOP JCB）。 a. 输出当前的AL值到DAC0832的端口。 b. 将AL值加1，形成下一个输出电平。 c. 调用延时子程序DY1，确保每个输出保持至少1微秒。
5. 在每次循环结束后，检查是否达到最大值FFH。如果是，则执行跳转回到主循环的开头（JMP JCB），开始新的锯齿波周期。

下面是完整的汇编代码：

section .data
DYDA equ 10 ; 延时常数，根据实际需要调整，这里设为10个延时单位

section .bss
; 无需在此处定义任何变量

section .text
global _start

_start:
    MOV CX, 0FFFFh ; 锯齿波周期个数
    MOV DX, 300h   ; DAC0832的端口地址
    MOV AL, 00h    ; 初始电平0V

main_loop:
    OUT DX, AL     ; 输出数据，使DAC0832输出端得到模拟电压输出
    INC AL         ; 数字量加1
    CALL DY1       ; 调用延时程序，延时>1us

    CMP AL, FFh    ; 检查是否达到最大值FFH
    JL main_loop   ; 如果没有，继续循环

    ; 当AL等于FFh时，结束程序
    JMP $           ; 或者可以在这里添加其他清理代码，然后退出程序

DY1 PROC
    MOV BX, DYDA
DY0:
    DEC BX
    JNZ DY0
    RET
DY1 ENDP

注意：这段代码是一个简化的版本，可能需要根据实际硬件环境进行适当调整。此外，对于延时函数DY1，你可能需要提供一个实际的延时实现，这通常依赖于特定的处理器和晶振频率。在上述代码中，DYDA代表延时的单位数量，你需要根据实际情况调整这个值，以便每个延迟足够长以保证输出的稳定。

如果你需要画出程序流程图，我可以为你描述一下：

1. 开始
2. 设定循环次数CX
3. 设定DAC0832的地址DX
4. 设定初始电平AL
5. 进入主循环
   • 输出AL到DAC0832
   • AL自增
   • 调用延时函数DY1
   • 检查AL是否等于FFh
     • 是：返回主循环起点
     • 否：继续循环
6. 循环结束后，结束程序

希望这个答案能帮到你！如果你有任何疑问，欢迎继续提问。
