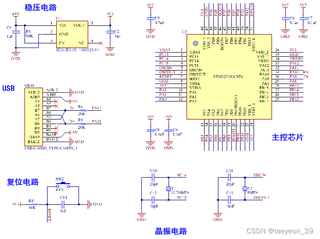

stm32f103c8t6最小系统原理图对吗?



想问问大家这个系统原理图对吗?不太了解stm32,主控芯片里面那五个接电源接地的电容是干什么的呀?其他电路对吗?

  • 写回答

3条回答 默认 最新

  • 专家-赤兔[在线] 全栈领域优质创作者 2024-05-23 01:07
    关注

    引自免费微信小程序:皆我百晓生

    首先,我理解您可能在查看STM32F103C8T6的最小系统板原理图,并且对其中的一些部分有疑问。不过,由于您的描述主要是文字形式,没有提供实际的图形,我将尽力根据您的描述解释各个部分的功能以及它们是否看起来正确。

    1. 稳压电路:这部分通常包括一个降压转换器(可能是LDO或DC-DC转换器),用于从输入电压(例如5V)产生稳定的3.3V电压供给微控制器。这里提到的"变压器33V(SOT23-5)"可能是指一个降压转换器,但没有明确说明是哪种类型的转换器。如果真是33V输入,那么这个电路设计可能不正确,因为STM32F103C8T6推荐的工作电压为2.6V至3.6V。

    2. 复位电路:STM32F103C8T6通常有一个外部复位引脚(RST)和一个内部上电复位电路。您提到了SW2作为复位键,这通常是正确的做法。但是,确保复位电路连接到RST引脚并经过适当的电阻(比如10kΩ)以防止短路。

    3. 晶振电路:STM32F103C8T6通常使用外部晶体振荡器(XTAL)提供时钟信号。通常会有两个电容(例如22pF和22pF)分别连接到晶振的两端,提供稳定的工作条件。如果您的设计中有这两个电容,并且与晶振正确连接,则这部分应该是正确的。

    关于您提到的主控芯片上的五个电容,这些可能是陶瓷电容,用来滤波和稳定供电。它们的作用如下:

    • VDD (电源) 和 GND (地) 之间的电容:这些电容通常用于减少电源噪声,确保芯片获得纯净的供电。
    • VBAT (备用电源) 和 GND 之间的电容:当主电源掉电时,这个电容可以提供短暂的电力给RTC(实时时钟)和其他低功耗模块。
    • USB相关的电容:在USB接口附近可能会有电容,用于滤波和匹配阻抗,以改善数据传输的质量。

    为了更准确地评估原理图,我建议您提供详细的图片或PDF文件,这样我可以直接分析电路布局和连接。如果您有任何具体的问题或想要确认的部分,也可以继续提问,我会尽力提供帮助。

    另外,对于代码、图表或复杂的技术细节,由于文本交流的限制,可能难以完全满足要求。在这种情况下,我建议您寻找专业的电子工程师或使用在线论坛(如Electronics Stack Exchange)寻求帮助,那里可以直接上传图片和进行更深入的技术讨论。

    本回答被题主选为最佳回答 , 对您是否有帮助呢?
