集成双运放电路、电压跟随器？

Question

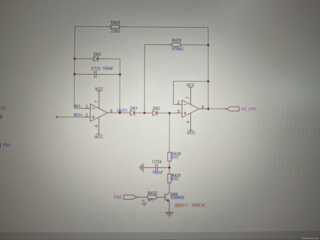

下面是一张电路图和其仿真结果，该电路由一个双运放集成芯片形成，通过函数发生器XFG2来控制三极管的导通与关断，有没有专家知道该电路前后运放的作用，分别是什么电路？

Answer 1

以下内容由CHATGPT及阿里嘎多学长共同生成、有用望采纳：

---

【您想要解决的问题】： 您上传的图片和详细内容表明，您正在研究一个使用双运放集成芯片的电路，并且希望通过函数发生器控制三极管的导通与关断。您想要了解前后运放在电路中的作用以及它们分别构成的电路类型。

【图片内容】： 第一张图片（JPEG格式）显示了电路板的一部分，包括电阻、电容、三极管等元件的标识和参数，如R428、22k0、R429、470ko、100nF、C723、3C、N1-、AD_CH3、IN1+、PBO、R431、D1C、R432、丝印Y1：182E3C等。

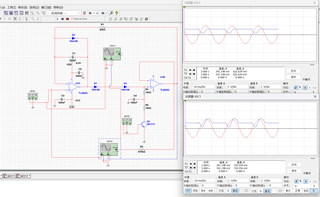

第二张图片（PNG格式）显示了示波器的界面，有两个示波器窗口（XSC1和XSC2），其中展示了一些波形数据，包括时间、通道A和通道B的电压值，以及触发条件和时基设置等。

【问题出现原因】： 问题的出现可能是因为您在分析电路时，对于双运放芯片的具体作用和它们在电路中构成的电路类型（如电压跟随器、放大器等）不够明确。此外，示波器的波形数据可能需要进一步分析以确定电路的工作状态。
