CFD或Tecplot流场流线图

Question

有人知道怎么在CFD或者Tecplot中出这样的流场流线图嘛。该图是（单微楔）与 （双微楔）的流场流线与ｕ／ｕ∞ ＝０等值面分布

Answer 1

以下内容由CHATGPT及阿里嘎多学长共同生成、有用望采纳：

---

【您想要解决的问题】： 您提问的目的是想要了解如何在CFD（计算流体动力学）软件或Tecplot这样的可视化工具中生成类似于您上传图片中的流场流线图。具体来说，您想要生成的是单微楔和双微楔的流场流线图，以及( u/u_\infty = 0 )的等值面分布图。

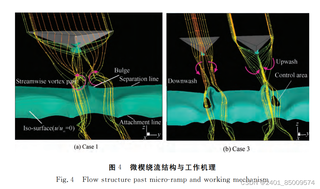

【图片内容】： 您上传的图片显示了微楔绕流结构与工作机理的示意图。图片中包含了以下内容：

• 微楔绕流的流线分布，包括上洗（Upwash）和下洗（Downwash）区域。
• 流场中的控制区域（Control area）。
• 沿流向的涡旋路径（Streamwise vortex path）。
• 分离线（Separation line）和附着线（Attachment line）。
• ( u/u_\infty = 0 )的等值面（Iso-surface），这是流速与自由流速比值为0的等值面。
• 图中还区分了两种情况：Case 1和Case 3，可能表示不同的微楔配置或流场条件。

【问题出现原因】： 问题出现的原因是您可能不熟悉如何在CFD软件或Tecplot中设置和生成特定的流场可视化，特别是涉及到复杂的流线和等值面分布。

【问题解决方案】：

1. CFD软件设置：

   • 首先，确保您的CFD模型正确设置，包括几何、网格、边界条件和求解器设置。
   • 运行模拟以获得流场数据。

2. 流线生成：

   • 在CFD软件中，通常有后处理工具来生成流线。您需要根据流场数据设置流线起始点、方向和密度。

3. 等值面生成：

   • 对于等值面，您需要在后处理工具中选择速度场，并设置等值面的条件，即( u/u_\infty = 0 )。

4. Tecplot使用：

   • 如果您使用Tecplot，导入CFD软件生成的数据文件。
   • 使用Tecplot的流线和等值面工具来可视化流场。

5. 数据解释：

   • 分析生成的流线图和等值面图，以理解流场特性和微楔的影响。

【提供代码】： 由于CFD和Tecplot的使用通常涉及图形用户界面操作，而不是直接编写代码，因此这里不提供具体的代码修改。但是，您可以在软件的帮助文档或在线论坛中找到相关的指导和示例。

【代码运行方式】：

• 运行CFD软件，进行模拟计算。
• 在模拟完成后，使用CFD软件的后处理工具或Tecplot来生成可视化。

【代码预期运行结果】：

• 预期结果是生成与您上传图片类似的流场流线图和等值面分布图。

【推荐相关链接】：

• CFD在线教程
• Tecplot用户指南
• ANSYS Fluent教程
• OpenFOAM官方文档
• CFD-Post教程

请注意，这些链接提供了一般性的指导和资源，具体操作可能需要根据您的软件版本和模型细节进行调整。

Answer 2

下午好🌅🌅🌅
本答案参考ChatGPT-3.5

在CFD或Tecplot中绘制流场流线图，可以按照以下步骤进行：

1. 完成CFD仿真或者获取相应的结果文件。
2. 导入CFD结果文件到Tecplot软件中。
3. 在Tecplot软件中选择流线图选项，设置流线图的属性，如颜色、线条粗细、箭头大小等。可以根据自己的需要调整。
4. 按照需求选择要显示的场量，如速度、压力、温度等，并设置相应的显示区域和颜色范围。
5. 点击绘制按钮，即可生成流场流线图。

针对问题中给出的流场流线图，可以参考以下步骤进行制作：

1. 在Tecplot中导入相应的数据文件。
2. 选择显示等值面选项，设置等值面的属性，并选择u/u∞=0作为等值面。
3. 选择显示流线选项，设置流线的属性，如线条粗细、箭头大小等。
4. 根据图中要求，添加流线和等值面，调整相应的属性和颜色范围，生成流场流线图。

注：以上步骤仅是基本操作，具体操作还需根据软件版本和具体数据文件进行调整。

Answer 3

CFD（Computational Fluid Dynamics，计算流体动力学）和Tecplot是常用的流场模拟和可视化工具。下面是一个基本的代码示例，展示如何在CFD中生成流场流线图以及u/u∞=0等值面分布。

# 导入所需库import numpy as npimport matplotlib.pyplot as plt
# 在CFD中生成流场流线图def plot_streamlines(x, y, u, v):plt.figure()plt.streamplot(x, y, u, v)plt.xlabel('x')plt.ylabel('y')plt.title('Streamlines')plt.show()
# 在CFD中生成u/u∞=0等值面分布def plot_contour(x, y, u, u_inf):u_ratio = np.divide(u, u_inf)plt.figure()plt.contourf(x, y, u_ratio, levels=[-0.1, 0, 0.1], cmap='coolwarm')plt.colorbar(label='u/u_inf')plt.xlabel('x')plt.ylabel('y')plt.title('u/u_inf Contour')plt.show()
# 示例数据x = np.linspace(0, 1, 100)y = np.linspace(0, 1, 100)X, Y = np.meshgrid(x, y)u = np.cos(2 * np.pi * X) * np.sin(np.pi * Y)v = -np.sin(2 * np.pi * X) * np.cos(np.pi * Y)u_inf = np.sqrt(u**2 + v**2)
# 生成流场流线图和u/u∞=0等值面分布plot_streamlines(X, Y, u, v)plot_contour(X, Y, u, u_inf)

以上代码使用Python和Matplotlib库示范了如何在CFD中创建流场流线图（plot_streamlines函数）和u/u∞=0等值面分布（plot_contour函数）。这些图形能够展示流场中的流线和速度分布情况。

单微楔和双微楔表示的是一种特定的流场几何形状，用于分析和研究流体在这些形状上的运动和流动特性。

有问题你别着急，评论留言都可以，看到马上就回复，尽量及时补充齐
