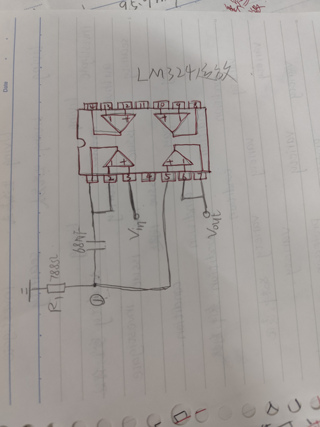

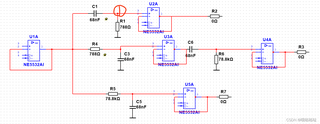

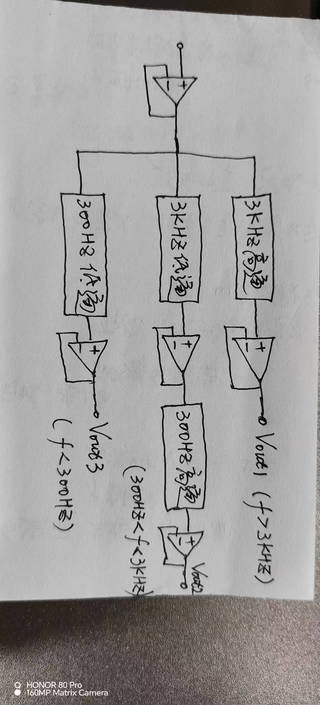

原理图如何搭实物电路图,求解

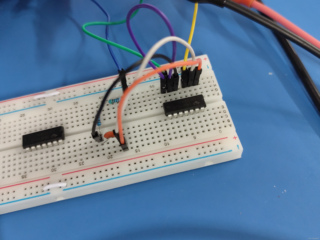

第一个的实物图这样搭对吗,接地部分又该怎么接,信号发生器接在哪里


  • 写回答

3条回答 默认 最新

  • 百锦再@新空间 优质创作者: 编程框架技术领域 2024-05-23 22:34
    关注

    这个问题涉及信号发生器的连接方式和接地问题。

    首先,接地是非常重要的,确保信号发生器和其他设备之间接地是良好连接的。一般来说,信号发生器的外壳会有一个接地端口,可以将接地线连接到这里。

    至于信号发生器的连接方式,一般会将信号发生器连接到待测设备的输入端口。如果是测试电路板或电子设备,可以直接连接到待测设备的测试点。如果是测试电子元件,可以通过连接线夹具等方式连接到元件的测试引脚上。

    以下是一个示例代码,演示如何连接信号发生器到待测电路板的脉冲输入口上:

    // 信号发生器连接到待测电路板的示例代码int signalGeneratorPin = 7;
    // 信号发生器连接引脚为7
    void setup() {pinMode(signalGeneratorPin, OUTPUT);
    // 将引脚7设置为输出模式}
    void loop() {digitalWrite(signalGeneratorPin, HIGH);
    // 发送高电平信号delay(1000);
    //延时1秒digitalWrite(signalGeneratorPin, LOW);
    // 发送低电平信号delay(1000);
    //延时1秒}

    以上是一个简单的示例代码,演示了如何通过 Arduino 将信号发生器连接到待测电路板。根据具体情况,你可以调整引脚编号和信号频率等参数。希望对你有帮助。


    有问题你别着急,评论留言都可以,看到马上就回复,尽量及时补充齐
    本回答被题主选为最佳回答 , 对您是否有帮助呢?
