关于ANSYS HFSS 3D LAYOUT曲线观测的问题。

Question

使用LNA协同仿真求解出一S参数结果，想使用Network Data Explorer打开曲线图用Log X-Axis模式观测，但是却发现无法打开（只能打开Sweep求解的曲线图），请问如何操作？

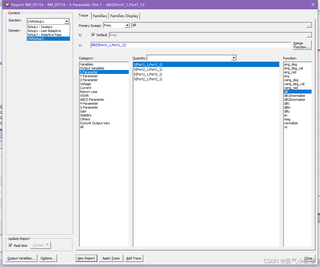

附上截图

Answer 1

上午好☀️☀️☀️️
本答案参考ChatGPT-3.5

根据内容显示，使用ANSYS HFSS 3D LAYOUT进行LNA协同仿真，求解出一个S参数结果，想要使用Network Data Explorer打开曲线图用Log X-Axis模式观测，但是无法打开。如何操作？

解决方案：

1. 首先确认S参数结果曲线图是否已经生成，如果未生成，需要重新运行仿真，并确保选择的结果类型中包含了S参数。

2. 确认是否选择了正确的曲线，并确保该曲线已经被激活，如果曲线没有被激活，可以选择该曲线并单击“Activate”按钮。

3. 确认是否选择了正确的横轴和纵轴，并确保横轴选项为“Freq”，纵轴选项为“dB(S(Port1_1,Port1_1))”。

4. 如果以上步骤都没有解决问题，可以尝试重新打开软件或者打开新的仿真文件，再次尝试打开曲线图观测。

5. 如果仍然无法打开曲线图，可能是软件本身的问题或者文件出现了异常，此时可以考虑联系ANSYS技术支持人员以获取更多帮助。

需要注意的是，如果在打开曲线图时发现软件出现错误提示或者异常退出，可以尝试检查计算机是否安装了最新版本的软件并且可以访问所有必要的文件和文件夹。此外，也应该检查计算机是否满足软件的硬件和系统要求，以确保软件正常运行。
