寻找能匹配的液晶显示屏。

Question

手痒，机器拆开后就不开机了……多年拆数码产品第一次遇到这种事情，特在此请教大家！设备是一个车用obd表，主控为GD32f103，看主板应该是并口与屏幕进行通讯。
故障现象：单独主板可正常开机,电流30ma；插屏不开机，电流200ma，主板电源部分及屏幕发热较大，感觉是屏幕存在问题。

单板正常开机

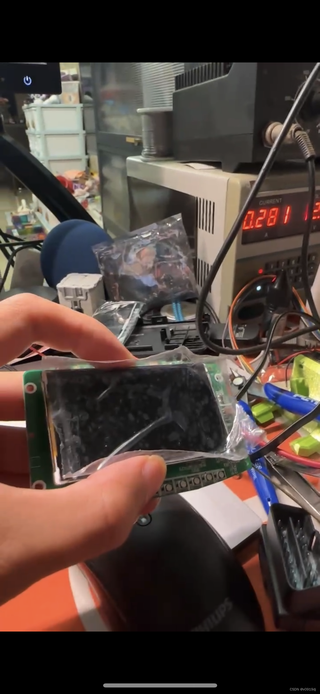

插屏不开机

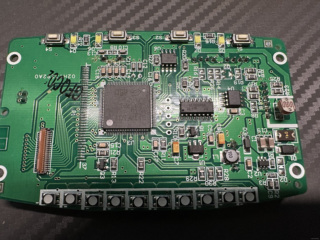

主板正面

背面

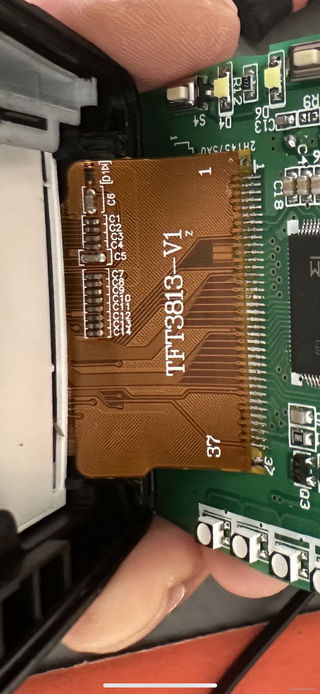

屏是2.8寸tft 37pin 6led背光

网上借了一个芯片图 应该就是这个

此图是本设备新款，应该是更换了屏幕，主板布局没变化。也发上来作为参考

请求：设备是个老家伙了，卖家反馈此屏是夏普屏，已没有屏幕备件，只能报废了。本人还是想折腾好，胡请求大家能否指点下如何找到适配的屏幕及匹配的驱动，引脚定义实在不一样我就自己飞线。感谢大家了！

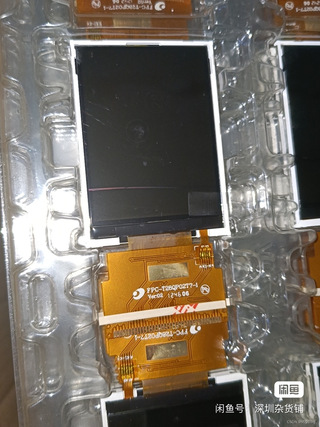

下面这是网上找的的屏，不知能否改动后适配

Answer 1

引自免费微信小程序：皆我百晓生

要解决这个问题，首先需要了解原始屏幕的接口类型和信号定义，然后找到一个兼容或近似的替代屏幕，并适配相应的驱动程序。从你的描述来看，原设备使用的是一块2.8寸TFT LCD屏幕，通过并行接口与GD32F103微控制器通信。而你在网上找到的屏幕信息（图8）显示它似乎也是TFT类型，但具体的接口细节和控制信号有所不同。

1. 分析原屏幕信息

根据你提供的图片和描述，原屏幕的接口信息并不完整，但我们知道它是并口连接且有背光控制线。通常，TFT LCD并口会包含数据线（DB0-DBn）、控制线（如RS、WR、/RD、/CS等）以及电源和地线。

2. 对比新屏幕

图9提供了网上找到的新屏幕的接口定义，这是一个具有更多控制信号的屏幕，包括RS（寄存器选择）、WR（写使能）、/RD（读使能）、/RESET（复位）、LED背光控制等，数据总线宽度至少为DB0-DB17，这表明它可能支持更高分辨率或颜色深度。

3. 适配方案

a. 确定接口兼容性

首先，你需要确认新屏幕的物理接口是否可以适应旧主板，包括引脚数量、间距等。如果引脚不一致，可能需要制作转接板或直接飞线。

b. 信号映射

由于原屏幕的信号定义不全，你需要手动对照新屏幕的信号定义，尝试将新屏幕的信号映射到GD32F103的相应引脚上。对于并口LCD，关键信号映射如下：

• 数据线DB0-DBn：通常需要直接对应微控制器的GPIO。
• RS：寄存器选择，用于区分命令和数据，映射到一个可用的GPIO。
• WR：写信号，映射到一个GPIO。
• /RD：读信号，如果新屏幕支持读操作，也需要映射到一个GPIO，否则可以忽略。
• /CS：片选信号，同样映射到一个GPIO。
• /RESET：硬件复位信号，连接到GD32F103的一个GPIO并设置适当的初始化逻辑。

c. 背光控制

新屏幕的背光由LED.A、LED.K1-K4控制，需要确保这些线正确连接到电源，并可能需要通过电阻分压或PWM控制亮度。

d. 驱动程序修改

• 初始化序列：新屏幕可能需要不同的初始化序列（如时序、命令等），需查阅新屏幕的数据手册并编写相应的初始化代码。
• 驱动适配：如果原设备有屏幕驱动代码，需要根据新屏幕的特性进行调整，主要是数据传输协议和控制命令的修改。

4. 实施步骤

1. 硬件连接：根据上述信号映射，进行硬件连接或制作必要的转接板。
2. 软件适配：修改或重写屏幕驱动代码，确保与新屏幕的信号时序和控制要求相匹配。
3. 测试与调试：逐步测试屏幕的基本功能，如显示初始化、简单图案显示等，根据测试结果调整硬件连接或软件代码。

5. 注意事项

• 在焊接或飞线时，确保不要短路，尤其是电源和地线。
• 仔细检查所有连接，避免因接触不良导致的问题。
• 适当使用电平转换电路，如果新屏幕的电压需求与GD32F103的输出不匹配。

由于缺乏原屏幕的具体信号定义，以上建议较为通用。具体实施时，务必参照新屏幕的数据手册和GD32F103的参考手册，以确保所有连接和配置的准确性。
