请问Iz处的电压电流是多少?怎么计算?Z1的作用是什么?感谢大家
3条回答 默认 最新
- 阿里嘎多学长 2024-05-26 15:40关注
以下内容由CHATGPT及阿里嘎多学长共同生成、有用望采纳:

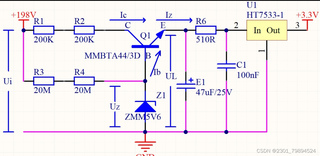

根据您提供的电路图信息,我们可以进行一些基本的电路分析来计算Iz处的电压和电流,并解释Z1元件的作用。不过,由于电路图的具体布局和Iz的位置没有提供,我将基于您提供的信息进行一些假设和一般性的解释。
电压和电流的计算
-
电压源:电路中的电压源为198V。
-
电阻:
- R1和R2的阻值为200KΩ(200千欧姆)。
- R6的阻值为510Ω。
-
晶体管:型号为MMBTA44/3D,这是NPN型晶体管,通常用于放大或开关电路。
-
电容:
- C1的电容值为100nF(100纳法拉)。
- Uz的电容值为47μF/25V(47微法拉,耐压25伏特)。
-
电感:LE1的电感值为20mH(20毫亨)。
-
稳压二极管:型号为ZMM5V6,通常用于稳定电压。
假设Iz位置
由于没有具体的电路图,我假设Iz是连接在晶体管集电极(C)和发射极(E)之间的电流测量点。
计算步骤
-
确定电路类型:首先,我们需要确定电路是串联还是并联,或者更复杂的配置。由于信息不足,我们无法确定具体的电路配置。
-
计算电阻分压:如果电路是简单的串联电路,我们可以根据电阻的分压原理来估算电压。但由于存在晶体管,这可能不是一个简单的串联或并联电路。
-
晶体管的工作状态:晶体管MMBTA44/3D的工作状态(饱和、放大、截止)将影响电路的电流和电压分布。晶体管的基极(B)电流、集电极(C)电流和发射极(E)电流之间的关系由晶体管的特性决定。
-
使用基尔霍夫定律:如果电路更复杂,我们可能需要使用基尔霍夫电流定律(KCL)和基尔霍夫电压定律(KVL)来求解电路。
Z1元件的作用
由于Z1的具体信息未提供,我们只能猜测其可能的作用:
- 如果Z1是稳压二极管ZMM5V6,它可能用于维持电路中某部分的电压稳定。
- 如果Z1是其他类型的元件,它可能用于信号整流、滤波、电压稳定等。
代码实现
由于电路的具体配置未知,提供一个精确的代码实现是不可行的。但是,如果电路配置已知,可以使用电路模拟软件(如SPICE)或编程语言(如Python配合Scipy库)来模拟电路并计算Iz处的电压和电流。
参考资料
- SPICE电路模拟软件:用于模拟和分析电路行为。
- Python Scipy库:用于科学计算,可以配合电路模拟。
请注意,以上信息是基于假设和一般性解释,实际电路的分析和计算需要具体的电路图和更详细的参数。如果您能提供更详细的电路图或参数,我可以提供更准确的帮助。
