晶振电路怎么画在stm32上?

Question

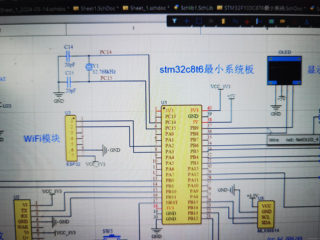

stm32芯片长这样的话两个晶振电路要怎么画啊？只能画一个，还有个8mhz的怎么画啊？

Answer 1

以下内容由CHATGPT及阿里嘎多学长共同生成、有用望采纳：

---

根据您提供的文件内容和问题描述，您需要在stm32最小系统板上绘制包括32.758kHz和8MHz两个晶振的电路。下面是一些基本的指导原则和步骤，以及一些参考代码和资料。

晶振电路布局和连接

1. 晶振选择：首先，确保您选择的晶振频率与stm32芯片的时钟需求相匹配。通常，32.758kHz用于低速应用，而8MHz用于高速应用。

2. 晶振放置：晶振应尽可能靠近其对应的芯片引脚放置，以减少信号传输过程中的延迟和噪声。

3. 负载电容：晶振通常需要外部负载电容来稳定振荡。这些电容应放置在晶振的电源引脚和地之间。

4. 电源和地：确保晶振的电源和地引脚连接到稳定的电源和地线上。

5. 信号线：晶振的输出信号线应尽可能短，以减少噪声干扰。

引脚对应

根据您提供的文件内容，32.758kHz晶振似乎已经连接到stm32的某些引脚上。对于8MHz晶振，您需要找到芯片数据手册中对应的时钟输入引脚，并将其连接到8MHz晶振。

参考代码

以下是一个简单的示例代码，展示了如何配置stm32的时钟系统以使用外部晶振：

#include "stm32f1xx_hal.h"

void SystemClock_Config(void) {
  RCC_OscInitTypeDef RCC_OscInitStruct;
  RCC_ClkInitTypeDef RCC_ClkInitStruct;

  // 配置32.758kHz晶振
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_LSE;
  RCC_OscInitStruct.LSEState = RCC_LSE_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_NONE;
  HAL_RCC_OscConfig(&RCC_OscInitStruct);

  // 配置8MHz晶振
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  HAL_RCC_OscConfig(&RCC_OscInitStruct);

  // 配置时钟源
  RCC_ClkInitStruct.ClockType = (RCC_CLOCKTYPE_SYSCLK | RCC_CLOCKTYPE_HCLK | RCC_CLOCKTYPE_PCLK1 | RCC_CLOCKTYPE_PCLK2);
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_HSE; // 使用8MHz晶振作为系统时钟源
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;
  HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_0);
}

int main(void) {
  HAL_Init();
  SystemClock_Config();
  // 其他代码...
}

参考资料

1. STM32官方参考手册 - 包含详细的时钟系统配置信息。
2. STM32CubeMX - 一个图形化配置工具，可以帮助您配置时钟系统并生成初始化代码。

请注意，具体的晶振连接和配置代码可能因stm32型号和具体应用而异。建议查阅您所使用的stm32型号的官方数据手册和参考设计，以获取最准确的信息。
