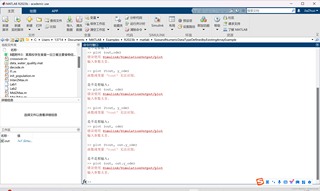

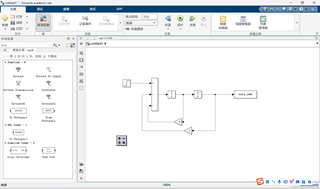

显示输入参数过多,试了各种方法都无法做出图像,在SIMULINK里也找不出问题,还望友友们指点!


关注引自免费微信小程序:皆我百晓生
看起来你在尝试使用MATLAB的plot函数绘制图形,但遇到了“输入参数太多”的错误。这个错误通常发生在你传递给plot函数的参数数量超过了它期望的数量。在基本的plot函数中,你通常会提供两个向量作为输入,第一个是x轴的数据,第二个是y轴的数据。
根据你提供的信息,你似乎在尝试用out和ode或者tout和y_ode来创建图形。然而,这些变量名并没有清晰地反映出它们是什么类型的变量,或者它们是如何从SIMULINK模型中获取的。
为了帮助你解决问题,我们需要知道以下几个关键点:
out和ode,或者tout和y_ode是从SIMULINK模型中得到的哪些信号?如果你能提供一些关于SIMULINK模型的详细信息,尤其是与这两个信号相关的部分,那么我可以更准确地指导你如何提取和绘制这些数据。不过,基于现有的信息,我可以给你一个一般性的建议。
首先,确保你已经正确地将SIMULINK模型的结果保存到工作空间。这通常通过在SIMULINK模型中的信号连接上右键点击,然后选择“To Workspace”,为信号分配一个名字,比如tout和y_ode。
然后,你需要确保tout是一个时间向量,而y_ode是一组随时间变化的值。你可以这样调用plot函数:
plot(tout, y_ode);
如果上述步骤没有解决你的问题,那可能是因为你的变量不是预期的类型,或者它们包含多个数据系列。在这种情况下,你可以尝试分别查看size(out)和size(ode)或size(tout)和size(y_ode),确认它们是否都是向量,并且长度相同。
如果你的模型有多个输出,并且你想在同一张图上绘制所有这些输出,你可以考虑使用hold on命令,以便在一个图上叠加多个曲线。但是,这要求所有的输出都对应于相同的t时刻。示例代码如下:
figure;
hold on;
for i = 1:length(outputs)
subplot(2, 1, i); % 假设你有两个输出,所以这里是两行一列的子图
plot(outputs{i}, 'DisplayName', ['Series ' num2str(i)]);
end
legend('show');
hold off;
这里假设outputs是一个结构体数组,其中每个元素代表一个输出信号。
如果你仍然遇到问题,请提供SIMULINK模型中与这些信号相关联的具体模块截图,以及你的MATLAB代码片段,这样我就能给出更具体的指导。
