edem模拟颗粒不显示或者生成失败

Question

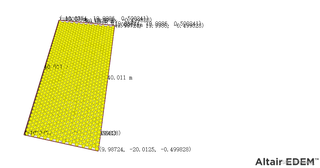

您好，我想用edem生成一个用小球颗粒排布的海冰模型，如图

现在遇到的情况是我设置了这样的颗粒形状，预处理设置了一个平面生成海冰颗粒，下落到底下那个平面之后向x负方向运动，

但是模拟阶段不显示颗粒，后处理动画也不显示，是颗粒数量不能设置为1嘛？

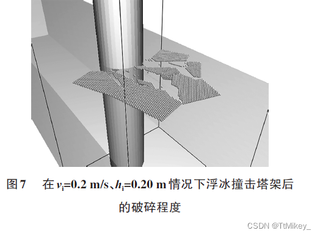

最后就是想达到一个海冰向前运动，撞到结构后破碎的效果
如图

Answer 1

引自免费微信小程序：皆我百晓生

要解决你在EDEM模拟中遇到的问题，即颗粒不显示或生成失败的情况，我们可以从几个方面进行检查和调整。首先，确保你的模型设置、预处理步骤、以及后处理配置都正确无误。

1. 模型与颗粒设置检查

确保你的颗粒形状参数正确设置，包括直径、材质属性等，并且确保这些参数适用于你的海冰颗粒模型。如果你尝试只用一个颗粒进行测试，请确认EDEM支持单个颗粒的模拟。通常，EDEM能够处理单个颗粒，但问题可能出现在其他设置上。

2. 预处理步骤

• 平面生成器：检查你的平面生成器设置，确保它正确地放置在期望的位置，并且有适当的尺寸来接收下落的颗粒。确认生成的颗粒在预期的平面上生成，而非在模型之外。
• 颗粒初始化：确认颗粒的初始位置和速度设置。如果颗粒被设置在模型之外或者初始速度导致颗粒立即移出视图，那么它们将不会显示。确保颗粒的初始状态符合预期。

示例代码片段（非实际EDEM代码，仅为示意）:

// 假设的EDEM配置示例，实际操作需在EDEM软件界面完成
Particles:
{
    Shape: Sphere,
    Diameter: 0.1m,
    Material: Ice,
    Density: 917 kg/m^3,
}

PlaneGenerator:
{
    Position: (0, 0, 0),
    Normal: (0, 0, 1), // 垂直向下，确保颗粒落在平面上
    Size: (20m, 20m),
    ParticleSpacing: 0.1m,
}

InitialCondition:
{
    Position: (0, 0, 10m), // 初始位置高于平面，确保下落
    Velocity: (0, -1m/s, 0), // 或者根据需求设置为其他方向
}

3. 后处理与可视化

• 动画设置：确保在EDEM的后处理设置中，动画选项正确开启，包括颗粒的显示。有时候，动画设置中的某些选项可能会无意间关闭，导致颗粒不显示。
• 视角与渲染：检查视角是否正确，有时视角问题会导致颗粒看似未生成。同时，调整渲染设置，确保颗粒的大小、颜色和透明度适合观察。

4. 碰撞与破碎效果

为了实现海冰撞击后破碎的效果，你需要在EDEM中设置合适的接触模型（Contact Model）和破碎模型（Breakage Model）。这通常涉及到颗粒间的相互作用参数，以及定义何时以及如何破碎的规则。

示例概念性配置（非实际代码）:

ContactModel:
{
    Type: HertzMindlin,
    CoefficientOfRestitution: 0.5, // 反弹系数
    FrictionCoefficient: 0.3, // 摩擦系数
}

BreakageModel:
{
    Type: BondedParticleModel,
    BreakageThreshold: 100MPa, // 破碎阈值
    FragmentDistribution: WeibullDistribution, // 分布类型
    // 其他相关参数...
}

5. 软件与技术支持

如果以上步骤均无法解决问题，考虑联系EDEM的技术支持或查阅官方文档，可能存在特定版本的已知问题或配置细节需要特别注意。

综上所述，通过仔细检查并调整模型设置、预处理、后处理及粒子交互参数，你应该能够成功显示颗粒并实现期望的碰撞破碎效果。如果还有具体技术细节上的疑问，欢迎继续提问。
