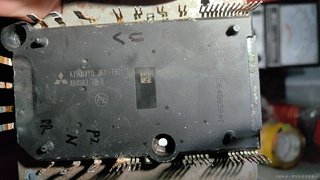

这种三菱变频器模块怎么检测触发
这种三菱变频器模块怎么检测触发
这种三菱变频器模块怎么检测触发
这种三菱变频器模块怎么检测触发

Answer 1

🕝凌晨好，题主！目前：🔴[离线]
📢参考通义千问、由郭老师整理提供！
📣今日诗号：春风又绿江南岸，明月何时照我还。

要检测三菱变频器模块的触发状态，可以通过以下几种方法来实现：

1. 使用变频器自带的监控功能

大多数现代变频器（包括三菱变频器）都有内置的监控和诊断功能。通过变频器面板或连接到变频器的HMI（人机界面），可以查看变频器的运行状态和故障信息。

2. 使用PLC（可编程逻辑控制器）监控

通过PLC来监控变频器的状态是工业自动化中常见的方法。可以通过PLC与变频器之间的通讯来读取变频器的状态。以下是具体步骤：

1. 通讯设置：

   • 确保变频器和PLC之间的通讯硬件（如RS485, Ethernet等）已经正确连接。
   • 在变频器和PLC中设置好通讯参数（如波特率、通讯协议等）。

2. 编写PLC程序：

   • 在PLC程序中使用合适的通讯指令（如MODBUS通讯指令）来读取变频器的状态寄存器。
   • 根据变频器手册，找到用于表示变频器触发状态的寄存器地址。

以下是一个使用三菱PLC读取变频器状态的简单示例：

// 以下示例假设使用MODBUS通讯协议
// 读取变频器的状态寄存器（假设地址为40001）

|----[ MODBUS_READ ]----|
|    |  Device  |   R   |
|----[ PLC     ]----|
|    |  Addr    | 40001 |
|----[ Data    ]----|

// 将读取的数据存储在D100寄存器
|----[ MOV D100 D200 ]----|
// D200寄存器保存变频器状态

3. 使用外部传感器

在某些情况下，可以使用外部传感器来监控变频器的状态，例如电流传感器、电压传感器或继电器状态。

4. 使用上位机软件

许多变频器制造商（包括三菱）提供上位机监控软件，通过这些软件可以实时监控变频器的状态和参数。例如，三菱电机的FR Configurator软件可以用来配置和监控变频器。

5. 检查变频器手册

不同型号的变频器，其触发状态的具体检测方法可能会有所不同。详细的检测步骤和寄存器地址等信息可以在变频器的用户手册或技术手册中找到。

具体例子

以下是一个简单的示例程序，使用三菱PLC通过MODBUS协议读取三菱变频器的状态：

// 假设使用Q系列PLC，变频器地址为1，使用MODBUS RTU协议
|----[ MOV H'0001 D0 ]----| // 设备地址
|----[ MOV H'0103 D1 ]----| // 功能码（读取寄存器）
|----[ MOV H'40001 D2 ]----| // 寄存器起始地址
|----[ MOV H'0001 D3 ]----| // 寄存器数量
|----[ MODBUS_COMM ]------| // 执行MODBUS通讯
|    |  Addr  | D0        |
|    |  Data  | D10       | // 数据存储在D10

// 检查读取的变频器状态
|----[ CMP D10 H'0000 ]----| // 比较状态寄存器值
|    |--[=0 ]--( M0 )     | // 如果状态为0，则触发M0

总结

检测三菱变频器的触发状态可以通过内置监控功能、PLC通讯、外部传感器和上位机软件来实现。具体实现步骤取决于变频器型号和现场条件，建议参考变频器和PLC的用户手册进行详细设置。
