已知曲面点云数据，如何在matlab中利用点云切平面法求交线点云

Question

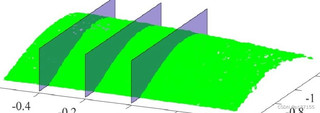

能否在matlab中实现多个垂直切平面并求交线点云？
这是我的点云数据（.txt和.pcd格式）
链接：https://pan.baidu.com/s/1QZuy48ZRUupLcvUTZWU1iA
提取码：d6cy

Answer 1

引自免费微信小程序：皆我百晓生

要使用MATLAB根据给定的点云数据通过切平面法求解交线点云，你可以遵循以下步骤。这里，我们不直接处理下载和读取文件的过程，但我会提供读取点云数据的代码示例，并指导你如何进行后续处理。

1. 读取点云数据

首先，确保你的MATLAB环境中安装了pointCloud工具箱以便于处理.pcd文件。对于.txt文件，可以直接使用MATLAB的load函数。这里以.pcd为例，如果你的数据是.txt，则相应调整读取方法。

% 如果是.pcd文件
if exist('yourfile.pcd', 'file')
    pointCloud = pcread('yourfile.pcd');
    points = pointCloud.Location;
else
    % 如果是.txt文件
    data = load('yourfile.txt'); % 假设txt文件格式为每行一个点的三维坐标
    points = data(:, 1:3); % 提取前3列作为点坐标
end

2. 定义切平面

为了定义多个垂直切平面，你需要指定每个切平面的中心点（切点）和法向量。例如，如果你想要在点云中的特定点周围做一系列垂直切片，可以这样定义切平面：

% 假设我们有切点列表centers和相应的法向量normals
centers = [center1; center2; ...]; % 每个切点是一个三维坐标
normals = [normal1; normal2; ...]; % 每个法向量也是三维坐标，与切点对应

% 示例：如果只有一个切平面
centerExample = centers(1, :); % 取第一个切点
normalExample = normals(1, :); % 取第一个法向量

3. 判断点与平面的关系并求交线

接下来，你需要遍历点云中的每个点，判断它与每个切平面的位置关系，并找到位于切平面上的点。由于点云通常很密集，直接寻找精确的交线点云可能较为复杂，更实际的做法是基于点到平面的距离来近似。距离小于某个阈值的点可认为位于切平面上。

thresholdDistance = 0.01; % 距离阈值，根据实际情况调整

% 空矩阵存储交线点
intersectionPoints = [];

for i = 1:size(points, 1)
    point = points(i, :);

    for j = 1:size(centers, 1)
        center = centers(j, :);
        normal = normals(j, :);

        % 计算点到平面的距离公式: d = |(P - C)·N| / ||N||
        distance = abs(dot(point - center, normal) / norm(normal));

        if distance <= thresholdDistance
            intersectionPoints = [intersectionPoints; point];
            % 或者，如果想保留每个切面的独立交线，可以用不同的变量或结构体
            % break; % 如果只需要第一个切面的交点，则加这行
        end
    end
end

4. 可视化结果

最后，你可以使用MATLAB的可视化功能查看原始点云和计算出的交线点云。

scatter3(points(:,1), points(:,2), points(:,3), 'b.', 'MarkerSize', 10); hold on;
scatter3(intersectionPoints(:,1), intersectionPoints(:,2), intersectionPoints(:,3), 'r.', 'MarkerSize', 20);
xlabel('X'), ylabel('Y'), zlabel('Z');
title('Point Cloud with Intersection Points');
grid on; view(3); % 3D视角

请注意，上述代码仅为示例，实际应用时可能需要根据你的具体需求调整切平面的定义、距离阈值以及如何处理多个切面的交线。如果点云非常大，考虑效率优化也很重要。希望这个解答对你有所帮助！
