Cisco paket tracer拓扑图无线网络安全性配置

Question

请假如何用cisco paket tracer 绘制这两个实验的拓扑图，第一次使用这个软件

Answer 1

引自免费微信小程序：皆我百晓生

在Cisco Packet Tracer中绘制这些拓扑图，你需要按照以下步骤操作。由于这是一个文字描述，我将尽力提供详细的步骤，但无法直接生成图形。

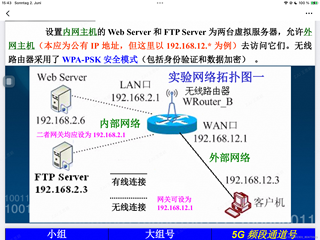

拓扑图一：

1. 打开Cisco Packet Tracer。

2. 添加设备：

   • 从左侧工具栏选择"Wireless Router"并拖到工作区，这将是你的无线路由器。
   • 再添加两个"Switch"，分别代表内部网络的交换机和外部网络的交换机。
   • 添加两台"Host"作为Web Server和FTP Server。
   • 添加一台"Host"作为外部网络的客户端。
   • 在无线路由器上添加一个"WLAN"模块（无线接入点），通常在顶部找到。

3. 配置设备：

   • 设置无线路由器的IP地址为192.168.2.1，子网掩码为255.255.255.0。
   • 将WLAN模块的信道设置为2301804758，根据题目要求。
   • 设置Web Server和FTP Server的IP地址分别为192.168.2.3和192.168.2.6，子网掩码同样为255.255.255.0。
   • 客户端的IP地址设置为192.168.12.1，子网掩码为255.255.255.0。
   • 将所有设备的默认网关设置为192.168.2.1。

4. 布线：

   • 连接无线路由器的LAN口到内部网络交换机的一个端口。
   • 连接无线路由器的WAN口到外部网络交换机的一个端口。
   • 将Web Server和FTP Server分别连接到内部网络交换机的不同端口。
   • 将客户端连接到外部网络交换机的一个端口。
   • 对于无线连接，将客户端的无线接口连接到无线路由器的WLAN模块。

5. 安全性设置：

   • 在无线路由器上，打开无线配置选项，选择"WPA-PSK"作为安全模式，然后输入预共享密钥（PSK）。确保你的主机能够连接到此无线网络，并且只能通过此安全模式访问。

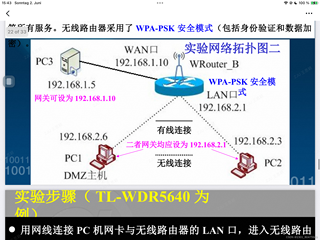

拓扑图二：

1. 添加设备：

   • 使用相同的方法添加设备，这次只需要一个无线路由器、两个PC（PC1和PC2）、一个DMZ主机和一个交换机。
   • 在无线路由器上添加一个"WLAN"模块。

2. 配置设备：

   • 设置无线路由器的IP地址为192.168.1.5，子网掩码为255.255.255.0。
   • 设置WLAN模块的信道（题目未指定，可以随意设置）。
   • 设定DMZ主机的IP地址，例如192.168.1.10，子网掩码为255.255.255.0。
   • PC1和PC2的IP地址可以设定为192.168.1.1和192.168.1.2，子网掩码同样为255.255.255.0。
   • 将所有设备的默认网关设置为192.168.1.5。

3. 布线：

   • 连接无线路由器的LAN口到交换机的一个端口。
   • 将DMZ主机连接到交换机的一个端口。
   • PC1和PC2分别连接到交换机的不同端口。
   • 对于无线连接，将PC3的无线接口连接到无线路由器的WLAN模块。

4. 安全性设置：

   • 同样地，在无线路由器上启用WPA-PSK安全模式，设置预共享密钥。

完成以上步骤后，你应该能在Packet Tracer中看到对应的拓扑图。记得保存你的设计以便后续使用。如果你在配置过程中遇到任何困难，可以查阅Cisco Packet Tracer的帮助文档或在线教程。
