#数电_篮球24s倒计时的问题

Question

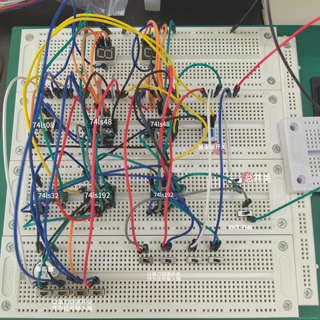

如图所示，我所遇到的问题是为什么我的数码管只有一半显示，另一半不显示。且十位的数码管只显示1或9，各开关也没有用。
（注:经过检查数码管和芯片没有问题。

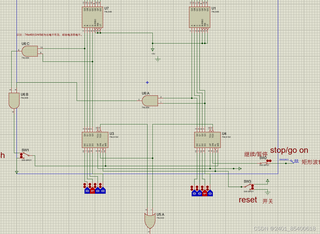

按照下图proteus进行的仿真，仿真没问题）

Answer 1

下午好🌅🌅🌅
本答案参考ChatGPT-3.5

问题分析：

• 数码管只显示一半，这可能是因为你的电路连接或驱动方式有问题，导致某些段无法正常点亮。
• 十位数码管只能显示1或9，这可能是因为驱动电路的问题，或者是编码方式设置有误。

解决方案：

1. 检查电路连接：

   • 确保所有数码管的阳极（Anode）和阴极（Cathode）正确连接到对应的74LS48或74LS192输出引脚。
   • 检查公共端（COM）是否连接正确，确保所有数码管的COM端都连接到同一个点。

2. 驱动电路问题：

   • 检查74LS48或74LS192的输出是否足够驱动数码管，如果使用的是低电平驱动，确保你的数码管可以接受低电平信号。
   • 如果使用的是高电平驱动，确保输出电压高于数码管的门槛电压。

3. 编码问题：

   • 检查你的编码逻辑，确保十位数码管的显示是基于正确的二进制编码。例如，1对应0001，9对应1001，检查你的驱动程序或硬件电路是否正确处理了这些编码。

4. 检查开关和矩形波生成：

   • 确认开关和555定时器的连接无误，矩形波的频率和占空比是否符合要求。

5. 复位和控制逻辑：

   • 确保reset开关正确地重置了系统，并且控制逻辑能够正确切换到不同的显示模式。

代码检查： 由于没有提供具体的代码，无法直接检查。但请确保你的代码中：

• 对于74LS48或74LS192的驱动部分，正确地设置了输出模式（高低电平）。
• 数码管的显示逻辑是按照二进制编码转换的，尤其是十位数码管的处理。

如果需要，你可以分享你的驱动代码片段，以便更准确地定位问题。
