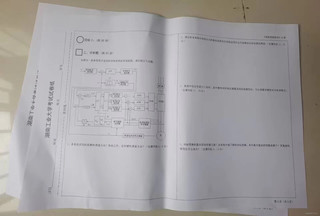

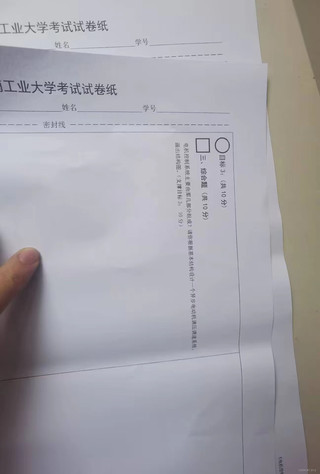

是电机控制这门课的试卷

Question

快期末考试了，学科是电机控制，没给答案，各位帮忙看看怎么做。。

Answer 1

晚上好🌙🌙🌙
本答案参考ChatGPT-3.5

电机控制系统的分析

问题3：闭环与模型法分析

• 闭环分析：
  • 可能存在的闭环：
    • 速度闭环：控制电机转速以达到预定值。
    • 电流闭环：通过调节励磁电流来稳定电机性能。
  • 采用模型法的闭环：
    • 速度闭环中的转速检测器输出信号可能被用于建立转速模型，如PID控制器的反馈环节。
  • 数学模型特点：
    • 模型法通常基于电机的电气和机械特性，如电磁转矩方程或数学模型来描述动态行为，特点是能精确反映电机的实际响应，但计算复杂度可能较高。

问题4：调速方法与坐标变换

• 调速方法：
  • 本系统采用的调速方法： 可能是变频调速（V/F控制），通过改变交流电源频率和电压来调节电机速度。
  • 其他调速方法： 还可能包括PWM调制（脉宽调制）、矢量控制（VF+Torque Control）等。
• 坐标变换：
  • 基本原则：
    • Park坐标变换（d-q变换）：将旋转坐标系转换为直角坐标系，便于控制。
    • Clarke变换：从三相交流到两相正交直流。
  • 系统中的坐标变换：
    • 可能进行了Park坐标变换，特别是在矢量控制中。
  • 复杂变换： 其中最复杂的是Park坐标变换，因为它涉及到电机定子绕组之间的相位差处理，计算上相对复杂。

第5问：坐标变换的复杂性

• 复杂性体现：
  • Park变换需要计算定子电压和电流的d和q分量，涉及正弦和余弦函数，特别是当考虑电机的非对称和参数不同时。
  • 可能还包括同步参考帧的引入，增加了计算的复杂性。

解决方案：

1. 对于每个闭环，确定其输入和输出，以及反馈信号是否来自电机模型（如速度传感器或电流传感器）。
2. 描述速度闭环和电流闭环的数学模型，例如，速度闭环可能使用PID控制器，电流闭环可能是PI控制器。
3. 阐述Park坐标变换，解释如何从三相交流到d和q分量，以及它如何帮助简化控制算法。
4. 列出至少两种不同的调速方法，并简要讨论它们的优缺点。
5. 分析Park变换的复杂性，强调计算角度计算、非对称性处理等因素。
