pid控制原理图绘制

Question

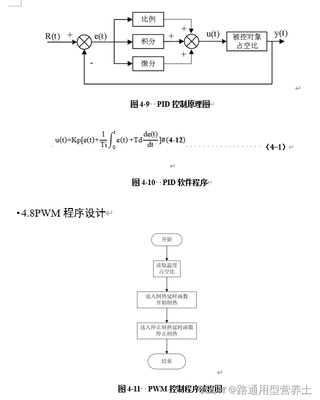

看代码画pid原理图、公式以及pwm程序设计，谁会啊来帮助一下我，哪个大拿来帮下我，求个人来看看我

Answer 1

引自免费微信小程序：皆我百晓生

在您的请求中，您要求我提供PID控制原理图的绘制，同时解释相关的公式，并给出一个C++的PWM控制程序。下面我会逐步为您解答。

首先，我们来看PID控制原理图。PID控制器是一种常用的反馈控制系统，它由比例（P）、积分（I）和微分（D）三个部分组成。这里是一个简单的PID控制原理图的描述，您可以将其想象为以下图形：

+------------+
|            |
|  R(t)       |   (设定值)
|            |
+-----------+--------+--------+
        |                 |
        |    比例(P)      |
        +--------+--------+
                |
                v
        +--------+--------+
        |                 |
        |  e(t) = R(t) - y(t)|   (误差)
        |                 |
        +--------+--------+
                |
                v
        +--------+--------+
        |                 |
        |  积分(I)        |
        |                 |
        +--------+--------+
                |
                v
        +--------+--------+
        |                 |
        |  微分(D)        |
        |                 |
        +--------+--------+
                |
                v
        +--------+--------+
        |                 |
        |  u(t) = K_p*e(t) + K_i*∫e(t)dt + K_d*(de/dt)|
        |                 |
        +--------+--------+
                |
                v
被控对象     |
                |
                v
        +--------+--------+
        |                 |
        |  y(t)           |   (输出值)
        |                 |
        +----------------+

其中：
- `R(t)`：设定值
- `e(t)`：误差（R(t) - y(t)）
- `u(t)`：控制器输出
- `y(t)`：被控对象的实际输出
- `K_p`：比例系数
- `K_i`：积分系数
- `K_d`：微分系数

接下来是PWM程序设计，这里是一个简化的C++ PWM控制程序的例子，用于实现基于PID控制的加热器温度控制：

```cpp
#include <iostream>
#include <cmath>

// PID参数
const float K_p = 0.5;
const float K_i = 0.1;
const float K_d = 0.05;
float integral = 0; // 积分项初始值
float last_error = 0; // 上次误差值

// 温度读取函数，此处简化为返回固定值
float read_temperature() {
    return 30.0; // 假设当前温度为30°C
}

// 制热延时函数，根据占空比设置加热时间
void heat_delay(float duty_cycle) {
    std::cout << "Heating for " << duty_cycle * 100 << "% duty cycle." << std::endl;
    // 实际上应在这里添加加热器的控制代码
}

int main() {
    float target_temperature = 40.0; // 设定温度为40°C
    float current_temperature = read_temperature(); // 读取当前温度
    float error = target_temperature - current_temperature;

    while (true) {
        // 计算PID输出
        integral += error; // 积分项更新
        float derivative = error - last_error; // 微分项计算
        last_error = error;
        float output = K_p * error + K_i * integral + K_d * derivative;

        // 将PID输出转换为占空比
        float duty_cycle = std::min(std::max(output, 0), 1); // 限制在0~1之间

        // 根据占空比进行制热或冷却
        if (duty_cycle > 0) {
            heat_delay(duty_cycle);
        } else {
            std::cout << "Cooling for " << -duty_cycle * 100 << "% duty cycle." << std::endl;
            // 实际上应在这里添加冷却器的控制代码
        }

        // 更新当前温度并再次检查误差
        current_temperature = read_temperature();
        error = target_temperature - current_temperature;

        // 延迟一段时间再重新计算
        std::this_thread::sleep_for(std::chrono::seconds(1));
    }

    return 0;
}

这个程序使用了一个无限循环，持续读取温度并调整加热器的占空比，以达到设定的温度。注意，这只是一个基础的示例，实际应用中可能需要考虑更多因素，例如采样率、滤波、死区等。

如果您有任何关于此程序或PID控制的疑问，欢迎继续提问。
