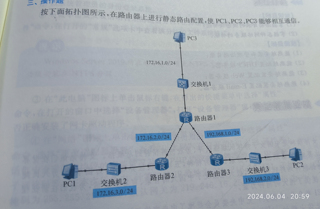

按下面拓扑图所示，在路由器上进行静态路由配置，使PC1、PC2、PC3 能够相互通信。

Question

按下面拓扑图所示，在路由器上进行静态路由配置，使PC1、PC2、PC3 能够相互通信。

Answer 1

引自免费微信小程序：皆我百晓生

为了实现PC1、PC2、PC3之间的通信，我们需要在路由器上配置静态路由。以下是针对给定拓扑结构的静态路由配置步骤。

首先，我们将路由器1（Router1）作为核心设备，通过它转发数据包到其他子网。根据拓扑，我们需要为以下路径配置静态路由：

1. 从172.16.2.0/24到192.168.1.0/24
2. 从172.16.2.0/24到192.168.2.0/24
3. 从192.168.1.0/24到172.16.3.0/24
4. 从192.168.2.0/24到172.16.3.0/24

对于这些配置，我们假设使用的设备是基于Cisco IOS的路由器。下面是每个路由器上的配置命令示例：

路由器1 (Router1)

router(config)# interface FastEthernet0/0
router(config-if)# ip address 172.16.2.1 255.255.255.0
router(config-if)# no shutdown

router(config)# interface FastEthernet0/1
router(config-if)# ip address 192.168.1.1 255.255.255.0
router(config-if)# no shutdown

router(config)# interface FastEthernet0/2
router(config-if)# ip address 192.168.2.1 255.255.255.0
router(config-if)# no shutdown

router(config)# ip route 172.16.1.0 255.255.255.0 172.16.2.2
router(config)# ip route 172.16.3.0 255.255.255.0 192.168.1.2
router(config)# ip route 172.16.3.0 255.255.255.0 192.168.2.2

路由器2 (Router2)

router(config)# interface FastEthernet0/0
router(config-if)# ip address 172.16.3.1 255.255.255.0
router(config-if)# no shutdown

router(config)# interface FastEthernet0/1
router(config-if)# ip address 192.168.2.2 255.255.255.0
router(config-if)# no shutdown

router(config)# ip route 172.16.1.0 255.255.255.0 172.16.3.2
router(config)# ip route 172.16.2.0 255.255.255.0 192.168.2.1

路由器3 (Router3)

router(config)# interface FastEthernet0/0
router(config-if)# ip address 172.16.1.2 255.255.255.0
router(config-if)# no shutdown

router(config)# interface FastEthernet0/1
router(config-if)# ip address 192.168.1.2 255.255.255.0
router(config-if)# no shutdown

router(config)# ip route 172.16.3.0 255.255.255.0 172.16.1.1
router(config)# ip route 172.16.2.0 255.255.255.0 192.168.1.1

注意：这些配置假定所有接口都已经连接正确，并且路由器之间有物理连接。实际配置时，请确保接口名称与您的设备匹配，例如FastEthernet可能需要替换为GigabitEthernet、Ethernet等。

此外，如果路由器支持其他操作系统（如Quagga、OpenWRT等），配置方法会有所不同，但基本思路是一样的：配置接口IP地址并添加静态路由指向目标网络。具体命令取决于所使用的路由协议和设备类型。

Answer 2

以下内容由CHATGPT及阿里嘎多学长共同生成、有用望采纳：

---

根据提供的拓扑图信息，我们可以推断出以下网络配置：

1. PC1 位于 172.16.3.0/24 网络。
2. PC2 位于 172.16.2.0/24 网络。
3. PC3 位于 192.168.1.0/24 网络。
4. 交换机1 连接 PC3 和 路由器1。
5. 交换机2 连接 PC1 和 路由器2。
6. 交换机3 连接 PC2 和 路由器3。
7. 路由器1 连接 交换机1 和 路由器2。
8. 路由器2 连接 路由器1 和 交换机2。
9. 路由器3 连接 交换机3 和 路由器2。

为了实现PC1、PC2和PC3之间的互通，我们需要在路由器上配置静态路由。下面是每个路由器需要配置的静态路由规则：

路由器1

• 将 192.168.1.0/24 网络的流量导向 PC3。
• 将 172.16.2.0/24 网络的流量导向 路由器2。
• 将 172.16.3.0/24 网络的流量导向 路由器2。

路由器2

• 将 172.16.1.0/24 网络的流量导向 路由器1。
• 将 172.16.2.0/24 网络的流量导向 路由器3。
• 将 192.168.1.0/24 网络的流量导向 路由器1。

路由器3

• 将 172.16.1.0/24 网络的流量导向 路由器2。
• 将 192.168.1.0/24 网络的流量导向 路由器2。
• 将 172.16.3.0/24 网络的流量导向 路由器2。

静态路由配置示例（假设使用Cisco IOS命令）

路由器1

ip route 192.168.1.0 255.255.255.0 [路由器1的接口IP]
ip route 172.16.2.0 255.255.255.0 [路由器2的接口IP]
ip route 172.16.3.0 255.255.255.0 [路由器2的接口IP]

路由器2

ip route 172.16.1.0 255.255.255.0 [路由器1的接口IP]
ip route 172.16.2.0 255.255.255.0 [路由器3的接口IP]
ip route 172.16.3.0 255.255.255.0 [路由器3的接口IP]

路由器3

ip route 172.16.1.0 255.255.255.0 [路由器2的接口IP]
ip route 192.168.1.0 255.255.255.0 [路由器2的接口IP]
ip route 172.16.3.0 255.255.255.0 [路由器2的接口IP]

请注意，上述命令中的 [路由器x的接口IP] 需要替换为实际的接口IP地址，这些地址需要根据具体的网络配置来确定。

参考资料

• Cisco官方文档：Configuring Static Routes
• Networklessons.com：Static Routing Tutorial

由于我无法提供文件下载或电子邮件发送，以上提供的是在线参考资料的链接。您可以访问这些链接以获取更多关于配置静态路由的信息。
