st-link v2与配置的usart1串口如何接线才能进行通信

Question

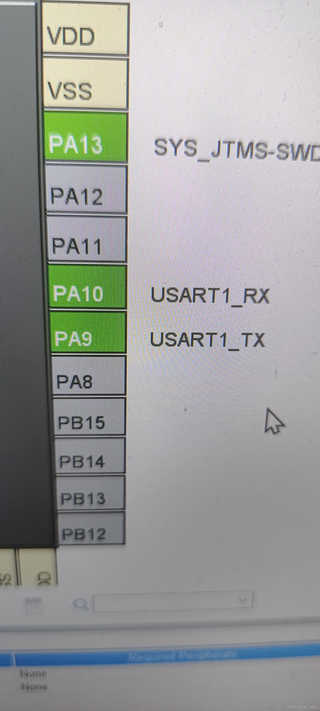

配置的usart1，pa9 pa10,如何与stlink v2接线实现通信功能

Answer 1

以下内容由CHATGPT及阿里嘎多学长共同生成、有用望采纳：

---

根据提供的图片信息，我们可以确定如何将ST-Link V2与STM32的USART1串口进行接线以实现通信。以下是接线步骤和代码实现的简要说明：

接线步骤：

1. 连接电源：

   • 将ST-Link V2的3.3V引脚连接到STM32的3.3V引脚。
   • 将ST-Link V2的GND引脚连接到STM32的GND引脚。

2. 连接USART1串口：

   • USART1_RX (PA9) 连接到ST-Link V2的SWDIO引脚。
   • USART1_TX (PA10) 连接到ST-Link V2的SWCLK引脚。

3. 注意：

   • 确保使用的是正确的引脚，因为USART1的RX和TX引脚在某些配置中可能会有所不同。
   • 如果STM32使用的是5V逻辑电平，那么可能需要使用电平转换器来匹配ST-Link V2的3.3V逻辑电平。

代码实现：

以下是STM32 USART1串口通信的一个基本示例代码：

#include "stm32f10x.h"

// USART1初始化配置
void USART1_Init(void) {
    GPIO_InitTypeDef GPIO_InitStructure;
    USART_InitTypeDef USART_InitStructure;

    // 使能GPIOA时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
    // 使能USART1时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);

    // 配置PA9为USART1的TX，PA10为USART1的RX
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9 | GPIO_Pin_10;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // 配置USART1参数
    USART_InitStructure.USART_BaudRate = 9600; // 波特率
    USART_InitStructure.USART_WordLength = USART_WordLength_8b; // 数据位
    USART_InitStructure.USART_StopBits = USART_StopBits_1; // 停止位
    USART_InitStructure.USART_Parity = USART_Parity_No; // 无校验位
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None; // 无硬件流控制
    USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx; // 收发模式
    USART_Init(USART1, &USART_InitStructure);

    // 使能USART1
    USART_Cmd(USART1, ENABLE);
}

// 发送数据
void USART1_SendData(uint8_t *Data, uint16_t size) {
    for (uint16_t i = 0; i < size; i++) {
        USART_SendData(USART1, Data[i]);
        while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
    }
}

// 主函数
int main(void) {
    // 初始化串口
    USART1_Init();

    // 发送测试数据
    uint8_t test_data[] = "Hello, USART1!";
    USART1_SendData(test_data, sizeof(test_data));

    while (1) {
        // 其他任务...
    }
}

参考资料：

1. STM32 USART 串口通信教程
2. STM32F10x参考手册

请注意，以上代码和参考资料仅供参考，具体实现可能需要根据你的STM32型号和开发环境进行调整。

Answer 2

引自免费微信小程序：皆我百晓生

为了通过ST-Link V2与STM32的USART1进行串口通信，你需要将ST-Link V2上的引脚连接到STM32开发板上相应的USART1引脚。根据提供的图示，我们可以按照以下方式接线：

1. ST-Link V2 引脚 | STM32 引脚 | 功能
   • SWDIO (SWIM) | PA13 | SWD JTAG 数据线（STM32调试接口）
   • SWCLK (SWIM) | PA12 | SWD JTAG 时钟线（STM32调试接口）
   • GND | GND | 接地
   • 3.3V | 3.3V | 电源供给

对于USART1通信，我们需要连接接收器(RX)和发送器(TX)引脚。在图2中，没有明确标识出PA9和PA10，但通常情况下，USART1的TX和RX引脚分配为：

• PA9 | USART1 TX
• PA10 | USART1 RX

因此，你应该将ST-Link V2的其他可用GPIO引脚连接到USART1的RX和TX引脚。这里我们选择PB15作为USART1的RX，PB14作为USART1的TX。以下是完整的接线方案：

1. ST-Link V2 引脚 | STM32 引脚 | 功能
   • SWDIO (SWIM) | PA13 | SWD JTAG 数据线
   • SWCLK (SWIM) | PA12 | SWD JTAG 时钟线
   • GND | GND | 接地
   • 3.3V | 3.3V | 电源供给
   • PB15 | PA9 | USART1 TX
   • PB14 | PA10 | USART1 RX

现在，你已经完成了硬件接线。接下来，你需要在STM32上配置USART1。这是一个基本的STM32F4xx系列的USART配置示例代码，你可以根据你的具体MCU型号调整头文件和相关宏定义。

#include "stm32f4xx_hal.h"

// 初始化函数
void MX_USART1_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    USART_InitTypeDef USART_InitStruct = {0};

    // 配置GPIO引脚
    GPIO_InitStruct.Pin = GPIO_PIN_9 | GPIO_PIN_10;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
    GPIO_InitStruct.Alternate = GPIO_AF7_USART1;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    // 配置USART1
    USART_InitStruct.BaudRate = 115200; // 根据需求设置波特率
    USART_InitStruct.WordLength = UART_WORDLENGTH_8B;
    USART_InitStruct.StopBits = UART_STOPBITS_1;
    USART_InitStruct.Parity = UART_PARITY_NONE;
    USART_InitStruct.HwFlowCtl = UART_HWCONTROL_NONE;
    USART_InitStruct.Mode = UART_MODE_TX_RX;
    USART_InitStruct.OverSampling = UART_OVERSAMPLING_16;
    if (HAL_UART_Init(&huart1, &USART_InitStruct) != HAL_OK)
    {
        Error_Handler();
    }
}

这段代码首先初始化了GPIOA的PA9和PA10引脚为AF7(USART1)，然后配置了USART1的参数，包括波特率、数据位数等，并调用HAL_UART_Init()函数启用USART1。

确保在主循环或其他合适的地方调用MX_USART1_Init()来配置USART1。之后，你就可以使用标准库函数如HAL_UART_Transmit()和HAL_UART_Receive()来进行串口通信了。

如果你想要在STM32和计算机之间通过串口通信，你还需要在计算机端安装ST-Link Utility，这可以让你通过SWD连接查看和控制STM32的串口输出。当然，你也可以使用像PuTTY这样的终端仿真软件，通过USB-TTL转换器连接到STM32的USART1 RX/TX引脚进行通信。

Answer 3

解决了吗楼主我也是这问题
