串级三冲量控制系统设计，为什么我的波形是反的

Question

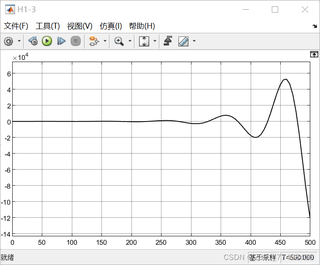

600MW 亚临界机组的汽包水位串级三冲量控制系统设计，理论上波形是先震荡再稳定，为什么我是稳定后震荡

Answer 1

以下内容由CHATGPT及阿里嘎多学长共同生成、有用望采纳：

---

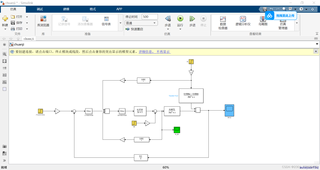

根据您提供的信息和上传的两张Simulink界面截图，您遇到的问题可能是由于控制系统设计中某些参数设置不当或者模型配置错误导致的。以下是一些可能的原因和建议的解决步骤：

1. 参数设置：检查您的控制系统参数，如比例增益（P）、积分时间（I）和微分时间（D）。这些参数的设置直接影响系统的稳定性和响应特性。

2. 模型配置：仔细检查Simulink模型中的每一个模块和连接，确保没有逻辑错误或配置不当的地方。特别是串级控制系统中的主控制器和辅助控制器的设置。

3. 初始条件：检查系统的初始条件是否合适。如果初始条件设置不当，可能会导致系统在仿真开始时就不稳定。

4. 外部干扰：考虑是否有外部干扰影响了控制系统的稳定性。在Simulink中，可以通过添加适当的噪声模块来模拟外部干扰。

5. 仿真时间：检查仿真时间设置是否足够长，以便观察到系统的完整响应。

6. 查看器和记录：使用Simulink中的查看器和记录功能来更详细地分析波形。这可以帮助您确定问题发生的具体时间和原因。

7. 代码实现：如果您的Simulink模型中使用了MATLAB Function模块或S-Function，检查这些模块中的MATLAB代码是否正确实现了控制算法。

8. 参考资料：查阅相关的控制理论书籍或在线资源，以确保您的设计符合串级控制系统的设计原则。

由于我无法直接访问您的Simulink模型文件，无法提供具体的代码实现。但是，我可以提供一些可能有用的参考资料：

• MATLAB Simulink官方文档
• 控制系统设计基础
• 串级控制系统设计

希望这些建议能帮助您解决问题。如果需要更具体的帮助，请提供更多的信息，例如模型的具体配置或代码片段。
