关于双层介质平行板电容器静电场分布分析的matlab仿真问题

Question

关于双层介质平行板电容器静电场分布分析的matlab仿真问题

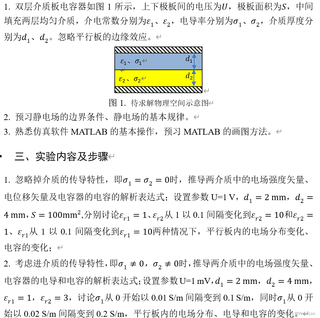

如下图所示，这是一个关于参数变化问题

Answer 1

以下内容由CHATGPT及阿里嘎多学长共同生成、有用望采纳：

---

要解决这个问题，我们需要分几个步骤来进行：

第一步：理论推导

1. 忽略介质的传导特性：当σ1=0，σ2=0时，电场强度E和电位移矢量D在两个介质中是连续的。电场强度E与电位移矢量D的关系为[D = \epsilon_0 \epsilon_r E]，其中ε0是真空的介电常数，εr是相对介电常数。电容C可以通过公式[C = \frac{\epsilon_0 \epsilon_r A}{d}]计算，其中A是极板面积，d是极板间的距离。

2. 参数变化：当εr1和εr2在指定范围内变化时，电容C会随之变化。可以通过改变εr的值来观察电容的变化。

3. 考虑介质的传导特性：当σ1≠0，σ2≠0时，电导G可以通过公式[G = \frac{A \sigma}{d}]计算，其中σ是电导率。电容器的电容C和电导G会影响其充放电特性。

第二步：MATLAB仿真

为了在MATLAB中进行仿真，你需要编写代码来模拟上述物理过程。以下是一个基本的MATLAB代码框架，用于模拟电场分布和电容的变化：

% 定义常量和参数
epsilon_0 = 8.854e-12; % 真空介电常数，单位：F/m
A = 100e-6; % 极板面积，单位：m^2
d1 = 2e-3; % 第一层介质厚度，单位：m
d2 = 4e-3; % 第二层介质厚度，单位：m
U = 1; % 电压，单位：V

% 忽略传导特性，计算电容
epsilon_r_values = 1:0.1:10; % εr1和εr2的值
C_values = zeros(size(epsilon_r_values)); % 初始化电容数组

for i = 1:length(epsilon_r_values)
    epsilon_r1 = epsilon_r_values(i);
    C_values(i) = (epsilon_0 * epsilon_r1 * A) / (d1 + d2);
end

% 绘制电容随εr变化的图形
figure;
plot(epsilon_r_values, C_values);
xlabel('Relative Permittivity (\epsilon_r)');
ylabel('Capacitance (F)');
title('Capacitance Variation with Relative Permittivity');

% 考虑传导特性，计算电导和电容
sigma_values1 = 0:0.01:0.1; % σ1的值
sigma_values2 = 0:0.02:0.2; % σ2的值
G_values = zeros(size(sigma_values1)); % 初始化电导数组

for i = 1:length(sigma_values1)
    for j = 1:length(sigma_values2)
        sigma1 = sigma_values1(i);
        sigma2 = sigma_values2(j);
        G_values(i,j) = A * (sigma1/d1 + sigma2/d2);
    end
end

% 绘制电导随σ变化的图形
figure;
surf(sigma_values1, sigma_values2, G_values);
xlabel('Conductivity (\sigma1) (S/m)');
ylabel('Conductivity (\sigma2) (S/m)');
zlabel('Conductance (S)');
title('Conductance Variation with Conductivity');

第三步：参考资料

• MATLAB官方文档：MATLAB Documentation
• 电容器理论：可以在教科书或在线资源中找到有关电容器理论的详细信息。

请注意，上述代码是一个简化的示例，可能需要根据你的具体需求进行调整。此外，对于更复杂的仿真，可能需要使用MATLAB的PDE工具箱或其他专业工具来进行更精确的模拟。
