为什么CAD导出PDF的格式,预览的时候有显示线宽(要放大),但是保存的PDF打开查看却是统一线宽?要怎么处理?

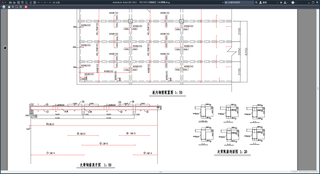

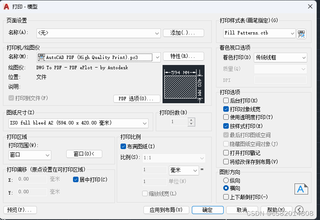

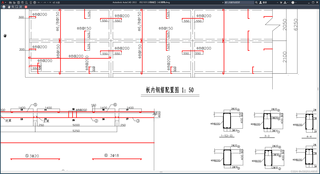

图一是打印设置,图二图三是打印预览,图三是cad原图,图四是保存的pdf查看,所用CAD是2022版,求问这是什么原因,急
为什么CAD导出PDF的格式,预览的时候有显示线宽(要放大),但是保存的PDF打开查看却是统一线宽?要怎么处理?
- 写回答
- 好问题 0 提建议
- 追加酬金
- 关注问题
- 邀请回答
-
2条回答 默认 最新
关注 引自免费微信小程序:皆我百晓生
在AutoCAD中,当您导出为PDF时,可能会遇到线宽不一致的问题,尤其是在从高精度预览转换为实际保存的PDF时。这通常是因为AutoCAD中的线宽设置与PDF输出设置之间存在差异。为了解决这个问题,您可以尝试以下步骤:
- 在AutoCAD中调整线宽比例因子。
- 使用特定的PDF导出设置。
以下是详细的步骤:
步骤一:调整线宽比例因子
线宽比例因子用于控制线宽在输出时相对于屏幕上的显示大小。有时这个比例因子可能会影响PDF导出的效果。
- 打开AutoCAD,进入命令行。
- 输入
LWDISP
命令并回车。 - 输入
1
,然后按回车键,这样可以启用线宽显示。 - 如果需要更改线宽比例因子,输入
LWPF
命令,然后根据需要输入一个数值。例如,如果您想让线宽在PDF中看起来更接近屏幕上的大小,可以输入一个较小的值,比如0.1
。完成后按回车键。
步骤二:重新导出PDF
现在,使用新的线宽设置尝试再次导出PDF。确保您的PDF导出设置正确。
- 转到菜单栏的
文件
->发布
->发布到Adobe PDF
。 - 在弹出的“发布到Adobe PDF”对话框中,选择之前使用的高质量打印样式表(如
AutoCAD PDF (High Quality Print). po3
)。 - 确保“按样式打印”选项被选中。
- 在“PDF选项”标签页中,检查“缩放线宽”设置。默认应该是“当前”,保持不变。
- 单击“确定”,然后选择一个保存位置,给文件命名,最后点击“发布”。
完成以上步骤后,您应该得到一个PDF文件,其中的线宽在预览和实际查看时都是一致的。如果仍然存在问题,可能需要检查您的PDF阅读器是否正确显示线宽。建议使用官方的Adobe Acrobat Reader进行查看,因为其他第三方PDF阅读器可能对线宽的支持不同。
本回答被题主选为最佳回答 , 对您是否有帮助呢?解决 1无用
