8086微机实验设计

Question

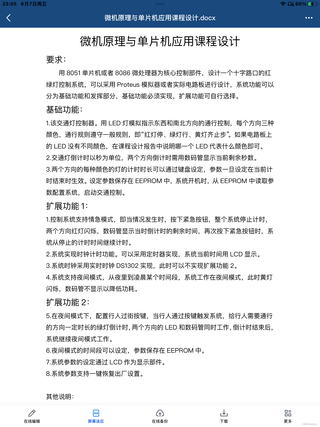

使用8086或单片机和proteus实现红绿灯仿真模拟，实现相关功能

Answer 1

引自免费微信小程序：皆我百晓生

要设计这样一个基于8086微处理器的十字路口红绿灯控制系统，你需要按照以下步骤进行：

1. 硬件设计:

   • 使用8086微处理器作为核心控制单元。
   • 连接四个RGB LED灯，分别表示东西南北四个方向的交通灯。
   • 配备两个数码管用于显示倒计时。
   • 连接一个EEPROM（例如24C02）存储系统参数。
   • 添加一个LCD显示屏（例如HD44780）用于显示系统信息和参数设定。
   • 安装紧急按钮和行人过街按键。

2. 软件设计:

   • 编写汇编程序实现基本功能和扩展功能。
   • 使用中断处理程序管理各个输入输出设备。

以下是关键部分的伪代码和汇编代码示例。由于篇幅限制，这里只提供主要的部分，完整的程序可能需要几百行代码，包括初始化、循环处理、中断服务子程序等。

首先，编写硬件初始化部分的汇编代码：

; 初始化8086的中断系统
MOV AL, 0x04 ; 设置中断允许寄存器
OUT 0x21, AL ; 写入中断允许寄存器
MOV AX, 0x20 ; 设置中断向量地址
MOV DS, AX
MOV AX, OFFSET interrupt_handler ; 设置中断服务子程序入口地址
STI ; 开启中断

; 初始化数码管
MOV DX, 0x3F8 ; 数码管数据端口地址
MOV AL, 0x00 ; 清除数码管显示
OUT DX, AL
MOV AL, 0x0F ; 设置数码管位选
OUT DX, AL

; 初始化LCD
MOV DX, 0x3E8 ; LCD命令端口
MOV AL, 0x38 ; 设置LCD模式为4位数据，2行，5*7点阵
OUT DX, AL
MOV AL, 0x06 ; 设置字符显示方式（左对齐）
OUT DX, AL
MOV AL, 0x0C ; 设置光标位置，开光标，不闪烁
OUT DX, AL

接下来是主循环部分的伪代码：

while True:
    check_emergency_button()
    check_pedestrian_button()
    update_traffic_lights()
    update_countdowns()
    display_time()
    check_night_mode()
    save_configuration_to_eeprom()
    delay()

然后，编写中断服务子程序（例如紧急按钮中断）：

interrupt_handler:
    CMP AL, 0x20 ; 检查是否是紧急按钮中断
    JNE end_interrupt_handler
    handle_emergency_button()
end_interrupt_handler:
    IRET

这些只是简化版的代码片段，实际上你需要根据实际情况编写详细的汇编代码，并且确保所有中断处理程序、循环处理、输入输出操作都正确无误。对于复杂的任务，比如LCD显示、数码管更新、EEPROM读写，你可能需要查找相应的库函数或者自定义函数来完成。

为了在 Proteus 中进行模拟，你需要创建一个包含上述硬件组件的电路原理图，并将它们连接起来。这通常涉及到添加必要的信号线、电源、以及连接到微处理器的各个引脚。在 Proteus 中，你可以找到对应的元件库并拖放到电路板上，然后通过右键点击元件选择属性来设置其功能。

请注意，这个项目涉及到的知识点较多，包括汇编编程、硬件接口、中断处理、模拟电子技术等，如果你对此不太熟悉，建议分阶段学习和实践，逐步完善整个系统。
