求解proteus的74ls192我的为啥不行

Question

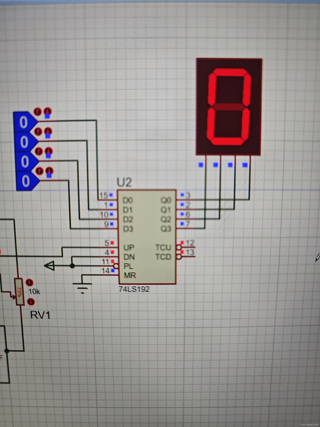

左边是一个时钟，是我的连接有问题嘛，我用的proteus8啊啊求解求解╭(╯ε╰)╮

Answer 1

引自免费微信小程序：皆我百晓生

针对你在Proteus中使用74LS192计数器遇到的问题，下面是一些可能的原因及解决步骤。首先，确保你的电路设计符合74LS192的基本工作原理和引脚配置。74LS192是一款可逆十进制计数器，具有异步置零和置九功能。

1. 检查基本连接

• 确保电源和地线正确连接到74LS192。
• 确认时钟信号（CP）和方向控制（MODE）引脚是否正确连接。
• 检查使能端（EP、ET）是否处于使能状态（通常为高电平）。

2. 验证逻辑控制信号

• MODE引脚决定计数方向（UP/DOWN），应根据需要设置为高电平（UP）或低电平（DOWN）。
• 如果使用了同步置位或复位功能，确认相应的输入信号正确无误。

3. 审核外部元件

• 你提到的10k电阻（RV1）可能是用于限流或上拉/下拉的，确保其连接位置正确且阻值合适。
• 如果有其他外围电路或单片机接口，检查信号的兼容性和完整性。

4. 模拟运行与调试

• 在Proteus中使用仿真功能，观察计数器的行为。这有助于识别任何不正常的工作模式或信号问题。
• 注意观察时序图，确保所有信号的时序和电平都符合预期。

5. 代码检查（如果适用）

如果你的74LS192是通过单片机控制的，检查控制代码。确保控制信号的生成正确，例如：

// 示例代码：控制74LS192的简单函数
void control_74ls192(int direction, int enable) {
    // 设置方向控制
    digitalWrite(MODE_PIN, direction);

    // 设置使能控制
    digitalWrite(ENABLE_PIN, enable);

    // 发送时钟脉冲
    digitalWrite(CLOCK_PIN, HIGH);
    delayMicroseconds(1);
    digitalWrite(CLOCK_PIN, LOW);
}

6. 参考资料与社区

• 查阅74LS192的数据手册，了解详细的电气特性和技术规格。
• 在电子工程论坛或社区提问，分享你的电路图和代码，寻求同行的帮助和建议。

7. 最后一步：重新评估设计

• 如果以上步骤都无法解决问题，考虑重新设计电路或调整参数，确保所有组件都能协同工作。

希望这些步骤能帮助你定位并解决在Proteus中使用74LS192遇到的问题。如果有更具体的技术细节或错误信息，请提供，以便进行更深入的分析。

Answer 2

以下内容由CHATGPT及阿里嘎多学长共同生成、有用望采纳：

---

您好，根据您提供的两张图片信息，我注意到两张图片中都显示了74LS192芯片，但是图片内容并不包含在您的问题描述中。74LS192是一款4位二进制计数器，通常用于产生分频时钟信号或实现计数功能。在Proteus软件中，如果74LS192芯片无法正常工作，可能的原因包括但不限于：

1. 电源连接：确保74LS192芯片的电源引脚（Vcc和GND）正确连接。
2. 时钟信号：检查时钟信号是否正确连接到74LS192的时钟输入端，并且时钟信号的频率和电平符合芯片的要求。
3. 输入信号：如果74LS192用于计数功能，确保计数输入信号正确连接。
4. 输出连接：检查74LS192的输出是否正确连接到其他电路部分，如显示器或指示灯。
5. 仿真设置：在Proteus中，确保仿真设置正确，比如仿真速度不宜过快，否则可能无法观察到正确的信号变化。

由于我无法直接查看您上传的图片内容，我建议您根据上述可能的问题点进行逐一检查。如果问题仍然无法解决，您可能需要提供更详细的电路图和设置信息，或者在Proteus社区和相关技术论坛上寻求帮助。

关于代码实现，74LS192通常不需要特定的代码来驱动，因为它是一个硬件计数器。但是，如果您的系统中有微控制器或其他逻辑电路与74LS192芯片交互，您可能需要编写相应的控制代码。

至于参考资料，您可以查阅74LS192的数据手册，了解其详细的电气特性和引脚功能。数据手册通常可以在芯片制造商的官方网站上找到，或者在电子元件分销商的网站上搜索74LS192也可以找到相关的技术文档。

如果您需要进一步的帮助，请确保提供更多的信息，例如电路图的具体布局和配置，以便更准确地诊断问题。
