用mathematica绘制范德瓦尔斯流体的吉布斯自由能 图像

Question

我需要用mathematica绘制G,P,T的三维图像。

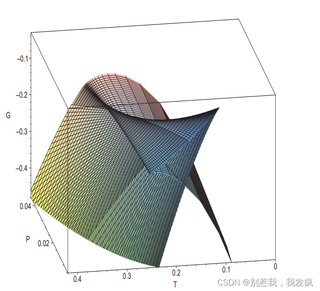

已经求出来这两个公式了，想画出的图像如下：

我知道应该用ParametricPlot3D,但不知道应该咋用

Answer 1

引自免费微信小程序：皆我百晓生

要使用Mathematica绘制范德瓦尔斯流体的吉布斯自由能的三维图像，首先需要根据给定的方程定义函数。接着，利用ParametricPlot3D函数进行绘图。

根据提供的公式，我们可以定义吉布斯自由能G、压力P和温度T之间的关系。这里假设a, b, 和k为常数，具体数值可以根据实际情况设定。下面将展示如何在Mathematica中实现这个过程。

(* 定义常数 *)
a = 1;
b = 1;
k = 1;

(* 定义范德瓦尔斯方程中的P和G *)
P[v_, T_] := (k T)/(v - b) - a/v^2;
G[v_, T_] := k T Log[(v - b)/v] + (a/v);

(* 定义绘图范围 *)
vMin = 0.01;
vMax = 1;
TMin = 0.01;
TMax = 1;

(* 使用ParametricPlot3D绘图 *)
plot = ParametricPlot3D[
   {G[v, T], P[v, T], T},
   {v, vMin, vMax}, {T, TMin, TMax},
   PlotRange -> All,
   AxesLabel -> {"G", "P", "T"},
   BoxRatios -> {1, 1, 1},
   PlotPoints -> 50,
   Mesh -> None,
   ColorFunction -> "TemperatureMap"
];

(* 显示图形 *)
Show[plot]

这段代码定义了P[v, T]和G[v, T]函数，然后使用ParametricPlot3D函数绘制了以G, P, T为坐标的三维图像。PlotRange -> All确保所有数据点都被包含在内，AxesLabel设置坐标轴标签，BoxRatios -> {1, 1, 1}保持三个坐标轴的比例一致，PlotPoints -> 50保证图像的平滑度，Mesh -> None去除网格线，ColorFunction -> "TemperatureMap"设置颜色方案。

请确保在Mathematica环境中运行上述代码，以正确地显示三维图像。如果需要调整图像细节，可以通过修改vMin, vMax, TMin, TMax等参数来改变绘图的范围，或者通过增加PlotPoints的值来提高图像质量。
