求解答，我的这个信息反馈移位寄存器如何给定初值

Question

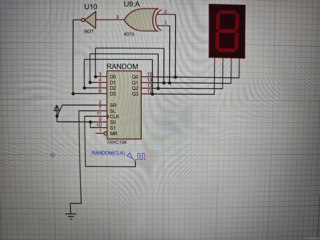

初学，所有很多功能不知道，求解答，就是说每次模拟时他都会是循环那几位数字，如何给定一个初值使它从相应位置开始运行呢

Answer 1

引自免费微信小程序：皆我百晓生

对于给定的问题，涉及到的是如何在使用74HC194移位寄存器时设置初始值。74HC194是一个可逆双向移位寄存器，带有并行加载功能，这使得我们可以直接设置其输出状态。下面将详细解释如何通过并行加载功能给74HC194设定初值。

并行加载步骤

1. 置位并行加载控制信号：确保并行加载控制引脚（通常标记为SL或SR）处于高电平状态，这样移位寄存器就进入并行加载模式。

2. 设置数据输入：将要设置的初始值通过数据输入引脚（D0至D3）输入到移位寄存器中。每个输入引脚对应移位寄存器的一个位。

3. 触发并行加载：一旦数据输入设置完毕，需要一个下降沿（或根据具体芯片的要求，可能是上升沿）来触发并行加载过程。这通常是通过CLK（时钟）引脚实现的。当CLK从高电平跳变到低电平（或相反，取决于具体芯片），移位寄存器就会将数据输入引脚上的值并行加载到其内部寄存器中。

4. 释放并行加载控制信号：完成并行加载后，应将并行加载控制信号恢复到低电平，以允许正常的移位操作。

实例代码示例（使用Arduino IDE）

假设你正在使用Arduino与74HC194进行交互，下面是一个简单的代码示例，展示如何通过并行加载功能设置初始值：

const int SR_CLK = 2; // Shift register clock pin
const int SR_LOAD = 3; // Shift register load pin
const int SR_DATA0 = 4; // Data input pin 0
const int SR_DATA1 = 5; // Data input pin 1
const int SR_DATA2 = 6; // Data input pin 2
const int SR_DATA3 = 7; // Data input pin 3

void setup() {
  pinMode(SR_CLK, OUTPUT);
  pinMode(SR_LOAD, OUTPUT);
  pinMode(SR_DATA0, OUTPUT);
  pinMode(SR_DATA1, OUTPUT);
  pinMode(SR_DATA2, OUTPUT);
  pinMode(SR_DATA3, OUTPUT);
}

void loop() {
  setInitialValue(0b0101); // Set initial value to binary 0101 (decimal 5)
  delay(1000); // Wait for 1 second
}

void setInitialValue(int value) {
  digitalWrite(SR_LOAD, HIGH); // Enable parallel load mode
  digitalWrite(SR_DATA0, value & 0x01);
  digitalWrite(SR_DATA1, value & 0x02);
  digitalWrite(SR_DATA2, value & 0x04);
  digitalWrite(SR_DATA3, value & 0x08);
  digitalWrite(SR_CLK, LOW);
  digitalWrite(SR_CLK, HIGH); // Clock pulse to trigger parallel load
  digitalWrite(SR_CLK, LOW);
  digitalWrite(SR_LOAD, LOW); // Disable parallel load mode
}

这段代码首先定义了连接到74HC194的GPIO引脚，并在setup()函数中设置了这些引脚的模式。loop()函数中的setInitialValue()函数负责设置并行加载的初始值。注意，这里的value参数是二进制数，例如0b0101表示二进制0101，即十进制的5。

希望这能帮助你理解并实现对74HC194移位寄存器的初始值设定。如果有任何疑问或需要进一步的帮助，请随时提问。
