这个图中的代码是代表的什么？什么意思？

Question

1234张图的代码是什么意思？哪里是gui 界面的设计？图4是什么意思？gui 界面的代码在哪张图上？按钮的代码和颜色的代码是什么？

Answer 1

引自免费微信小程序：皆我百晓生

这段代码是MATLAB中用于创建一个图形用户界面（GUI）的脚本，主要功能是进行对象检测，特别是从视频文件中检测运动物体。下面是对四段代码的详细解释：

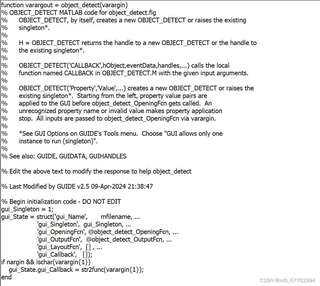

图1：object_detect.m

这是GUI的主要函数，定义了GUI的行为和属性。它包含了以下几个部分：

• function varargout = object_detect(varargin)：定义了GUI函数的入口。
• OBJECT_DETECT：描述了如何创建或调用GUI实例。
• H=OBJECT_DETECT：返回GUI的句柄。
• OBJECT_DETECT('CALLBACK',hObject,eventData,handles,...)：调用GUI内的回调函数。
• OBJECT_DETECT('Property','Value',...)：设置GUI的属性。
• 初始化代码：设置了GUI的单例模式、回调函数等。
• gui_mainfcn：MATLAB用于初始化GUI的主要函数。

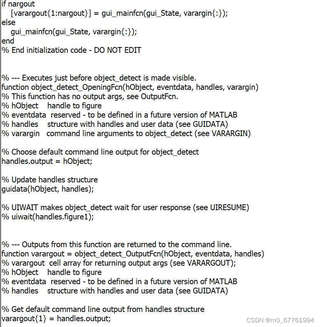

图2：object_detect_OpeningFcn

这部分代码在GUI启动时执行，主要负责设置GUI的默认输出和更新GUI的数据结构，确保GUI准备好接收用户的输入。

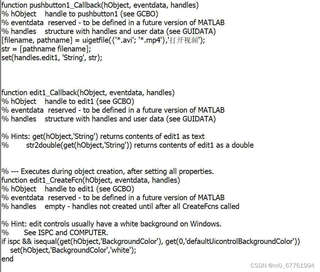

图3：pushbutton1_Callback 和 edit1_Callback

• pushbutton1_Callback：当用户点击按钮1时触发，会弹出文件选择对话框让用户选择视频文件，并将路径显示在编辑框中。
• edit1_Callback：当编辑框1的内容改变时触发，但在这个例子中没有实际操作。

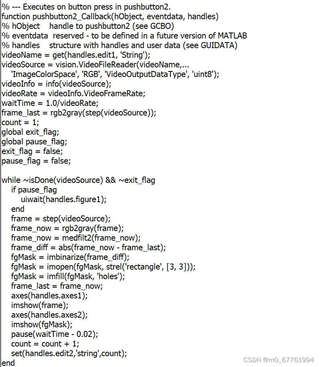

图4：pushbutton2_Callback

当用户点击按钮2时，这段代码开始读取视频文件并进行处理。具体步骤包括：

• 读取视频文件信息。
• 获取帧率，计算等待时间。
• 进行循环，直到视频结束或用户退出。
• 对每一帧进行灰度转换、中值滤波、差分、二值化等图像处理操作，检测运动物体。
• 在GUI的两个轴（axes）上分别显示原始帧和处理后的结果。
• 暂停一定时间，以匹配视频帧率。

GUI界面设计

GUI界面的设计实际上是在MATLAB的GUIDE工具中完成的，而不是在代码中直接写出来的。在这些代码中，你不会看到具体的界面布局代码，因为那是通过GUIDE的可视化工具创建的。例如，按钮、编辑框、轴等控件都是在GUIDE中拖放生成的，然后MATLAB自动生成了与这些控件相关的句柄和回调函数框架。

按钮和颜色代码

• 按钮代码：在图1和图3、图4中，可以看到pushbutton1_Callback和pushbutton2_Callback，它们分别对应按钮1和按钮2的点击事件。
• 颜色代码：在图3的edit1_CreateFcn中，有针对Windows系统下的编辑框背景颜色的设置。如果编辑框的背景颜色默认为非白色，则将其设置为白色。

综上所述，这些代码共同构成了一个可以进行对象检测的GUI应用程序，其中包含了视频文件的选择、播放以及基于帧差的运动物体检测功能。
