关于PCB修改中出现的问题

Question

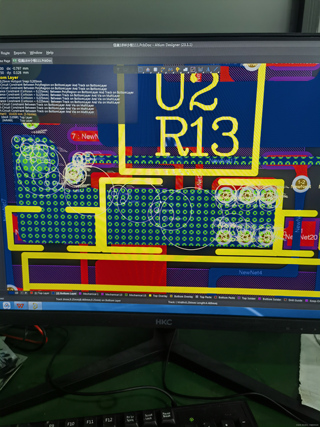

各位：修改了别人留下的PCB文件，发现修改过的地方出现了圆圈和一堆小叉叉，怎么回事儿？怎么去掉？谢谢！

Answer 1

引自免费微信小程序：皆我百晓生

在Altium Designer中，当你看到修改过的PCB上出现圆圈和小叉叉，这通常意味着设计中存在一些冲突或违反了设计规则检查(DRC)。这些标记是DRC错误的视觉表示，圆圈通常代表过孔(via)或焊盘(pad)与其它导体之间的冲突，而小叉叉可能代表了不同网络之间的短路或间距不足。

要解决这个问题并移除这些标记，你需要遵循以下步骤：

步骤1：运行设计规则检查(DRC)

1. 打开项目：确保你正在编辑的PCB项目处于打开状态。
2. 启动DRC：转到菜单栏，选择“工具” > “设计规则检查...”（或使用快捷键Ctrl+D）。
3. 执行DRC：点击“开始”，等待DRC完成检查。

步骤2：查看DRC报告

1. 查看报告：DRC完成后，会弹出一个DRC报告窗口，显示所有违反规则的地方。
2. 分析错误：仔细阅读报告中的每一项错误描述，理解每种错误类型及其位置。

步骤3：修正错误

1. 定位错误：在DRC报告中，双击任意一条错误可以将设计窗口跳转至错误发生的位置。
2. 调整布局：根据错误类型，你可能需要调整过孔、走线、元件位置或改变层叠配置等。
   • 对于间距不足的错误，尝试增加导体之间的距离或使用更细的走线宽度。
   • 如果是过孔与走线的冲突，可能需要重新布线或移动过孔。
3. 优化设计：在修正过程中，可能需要反复进行微调以满足所有设计规则。

步骤4：重新运行DRC

1. 再次检查：修正所有已知错误后，重新运行DRC以确认没有新的错误产生。
2. 验证设计：确保DRC报告中不再有错误提示。

步骤5：保存更改

1. 保存项目：修正并验证无误后，记得保存你的项目。

通过以上步骤，你应该能够识别并修正PCB设计中的DRC错误，从而消除那些圆圈和小叉叉的标记。如果在修正过程中遇到复杂问题，可能需要深入理解Altium Designer的设计规则系统，或查阅官方文档获取更详细的指导。如果问题依旧，考虑寻求有经验的同事或在线社区的帮助。
