在Multisim仿真中用555定时器构成的多谐振荡器产生方波的高电平忽高忽低是什么原因？

Question

在Multisim仿真中用555定时器构成的多谐振荡器产生方波的高电平忽高忽低是什么原因？

Answer 1

以下内容由CHATGPT及阿里嘎多学长共同生成、有用望采纳：

---

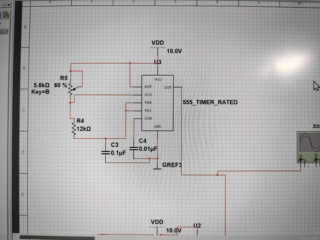

根据您提供的图片内容和描述，我们可以分析一些可能的原因导致555定时器构成的多谐振荡器产生方波的高电平不稳定：

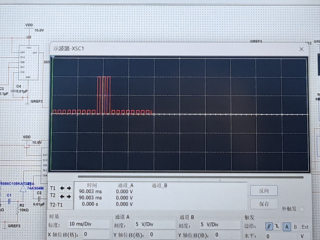

1. 示波器设置：示波器的设置可能影响波形的显示。例如，如果示波器的时基设置不当，可能导致波形显示不准确。图片中示波器的标度设置为10 ms/Div，这可能对于快速变化的信号来说太宽，导致波形细节丢失。

2. 电容和电感：电容E0.01F和电感GREF3的值会影响振荡器的频率和稳定性。如果电容或电感的值不准确，或者存在品质因数（Q因子）问题，可能会导致振荡不稳定。

3. 555定时器配置：555定时器的触发电平、阈值电平和输出状态需要正确设置以确保稳定的方波输出。如果555定时器的配置不当，可能会导致输出不稳定。

4. 外触发和时基：外触发口的设置可能会影响振荡器的同步，如果外触发信号不稳定，可能会导致方波高电平不稳定。

5. 通道A和B的信号：通道A和B的信号波形和参数需要检查，以确定是否存在相互干扰或信号失真。

6. 噪声和干扰：电路中可能存在的噪声源或干扰因素也会影响方波的稳定性。这可能包括电源噪声、电磁干扰（EMI）或电路板布局问题。

7. 电路板工艺：PCB工艺问题，如走线不当、过孔问题或元件布局，也可能导致信号完整性问题。

8. 代码实现：如果555定时器的振荡器是由微控制器控制的，代码实现中的定时和控制逻辑错误也可能导致输出不稳定。

9. 电源问题：不稳定或不纯净的电源供应也可能导致高电平不稳定。

为了提供具体的解决方案，我们需要更详细的电路图和参数设置。如果可能，请提供电路的详细配置，包括555定时器的具体型号、连接方式、电阻和电容的具体数值，以及任何相关的代码实现。

至于参考资料，您可以查找关于555定时器应用和振荡器设计的书籍或在线资源，这些通常会提供振荡器设计的原理和常见问题解决方案。例如，您可以查找有关555定时器的官方数据手册，或者在线电子工程论坛和社区中的相关讨论。
