STM32F103上电短路问题

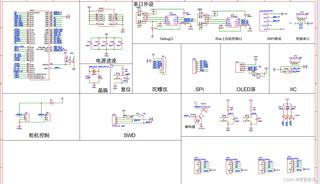

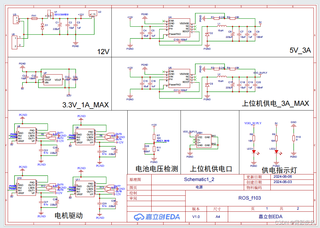

板子是按照这个原理图设计的，用来驱动四个电机。发生的现象：焊接单片机前我先测过各个供电引脚电压，均为3.3V，而后开始焊接芯片，焊接完成后用万用表测试各个引脚均无短路现象，然后单片机上电后，程序运行一段时间后死机，使用stlink检测能连接芯片但是无法下载程序，后下电后测试就发现单片机供电短路，用热风枪吹下来后再测又发现不短路了（电路板与单片机）。
怀疑过晶振，LDO，蜂鸣器三极管，后经拆测均无影响，我现在怀疑是原理图设计有问题，特此请教各位！

  • 写回答

24条回答 默认 最新

  • m0_56499833 2024-06-23 19:41
    关注

    先不焊单片机，观察上电示波器，观察是否有缓上电。后不焊led，观察单片机是否正常工作，如果工作失效排除PC13，14，15，如果工作正常则再加焊。
    如果不焊led失效则再换电容，4.7uf焊vdd3

    本回答被题主选为最佳回答 , 对您是否有帮助呢?
