arduino红绿灯

Question

arduino编程

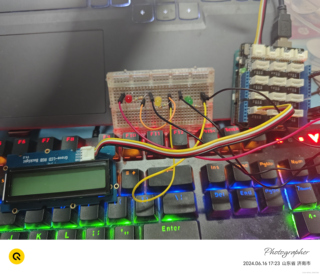

如何设置红黄绿灯在RGBIcd屏上显示灯亮时间倒计时，并在灯变换颜色的时候蜂鸣器响，代码是什么

Answer 1

引自免费微信小程序：皆我百晓生

要实现RGB LED显示红绿黄灯的倒计时并在灯变换颜色时蜂鸣器响，首先需要确认你使用的RGB LED是否是独立控制每个颜色的LED（即三色LED），还是集成在一个模块上的RGB LED。这里假设你使用的是独立控制的三色LED。

硬件连接

1. RGB LED: 假设红、绿、黄分别对应RGB的红、绿、蓝三个颜色。将红、绿、蓝的正极分别连接到Arduino的数字引脚，例如红接数字7，绿接数字8，蓝接数字9。
2. 蜂鸣器: 连接到Arduino的数字引脚，例如数字10。
3. 按钮或开关(可选): 如果你想手动触发倒计时的开始，可以连接一个按钮到数字引脚。

Arduino代码

下面是一个基本的示例代码，用于控制RGB LED显示红绿黄灯的倒计时，并在颜色变化时使蜂鸣器发出声音。假设你已经按照上述硬件连接进行了设置。

#include <Adafruit_GFX.h>
#include <Adafruit_ILI9341.h>

#define TFT_CS   10
#define TFT_DC   9
#define TFT_RST  8

Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);

const int redPin = 7; // Red LED pin
const int greenPin = 8; // Green LED pin
const int bluePin = 9; // Blue LED pin (Yellow is a combination of Red and Green)
const int buzzerPin = 10; // Buzzer pin

void setup() {
  pinMode(redPin, OUTPUT);
  pinMode(greenPin, OUTPUT);
  pinMode(bluePin, OUTPUT);
  pinMode(buzzerPin, OUTPUT);

  tft.begin();
}

void loop() {
  // Red light
  digitalWrite(redPin, HIGH);
  digitalWrite(greenPin, LOW);
  digitalWrite(bluePin, LOW);
  tone(buzzerPin, 523, 500); // 523 Hz for half a second
  delay(500);
  noTone(buzzerPin);
  delay(3000); // Red light duration

  // Yellow light
  digitalWrite(redPin, HIGH);
  digitalWrite(greenPin, HIGH);
  digitalWrite(bluePin, LOW);
  tone(buzzerPin, 523, 500);
  delay(500);
  noTone(buzzerPin);
  delay(1000); // Yellow light duration

  // Green light
  digitalWrite(redPin, LOW);
  digitalWrite(greenPin, HIGH);
  digitalWrite(bluePin, LOW);
  tone(buzzerPin, 523, 500);
  delay(500);
  noTone(buzzerPin);
  delay(3000); // Green light duration
}

这段代码中，我们使用了tone()函数来控制蜂鸣器的音调和持续时间。注意，如果你的蜂鸣器是无源的，可能需要一个晶体管电路来驱动它。

显示倒计时

为了在LCD屏幕上显示倒计时，你可以使用Adafruit_ILI9341库来控制一个ILI9341 TFT LCD屏幕。上面的代码中已经包含了库的引用和屏幕初始化的部分。你可以在循环中添加代码来更新屏幕上的倒计时显示。

例如，你可以添加一个变量来跟踪剩余的时间，并在每次循环中更新这个变量和屏幕显示。

这只是一个基础的示例，你可以根据实际需求进行调整和优化。如果需要更详细的定制化功能，比如通过串口命令控制或者添加额外的传感器输入，可以进一步扩展代码。
