DHT11数字温湿度传感器（三引脚）与cc2530芯片开发板

Question

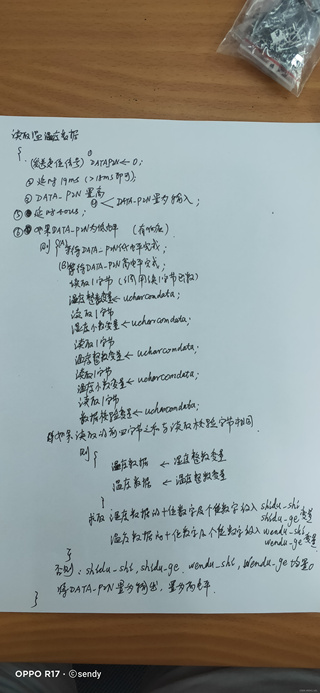

根据以上内容补充完整这个DHT11温湿度传感器，和cc2530开发板，有关zigbee的一个程序

Answer 1

参考免费微信小程序：皆我百晓生 作答，经由专家-皆知整理回复，如问题解决，望采纳；如仍有疑问，请评论回复。

为了实现DHT11温湿度传感器与CC2530芯片开发板的连接，并通过串口输出温湿度信息，下面将提供一个详细的程序框架。首先，确保已经包含了必要的头文件和定义了相应的常量。

步骤1：定义头文件和常量

#include "ioCC2530.h"
#include "uart.h" // 串口头文件
#include "DHT11.h" // DHT11头文件

#define CLK_FREQ 32000000L // 定义系统时钟频率

步骤2：实现串口初始化和发送函数

void uart_init(void);
void uart_send(const char *str);

// 串口初始化
void uart_init() {
    // 初始化代码，包括设置波特率、数据位、停止位等
    U0CSR = (U0CSR & ~0x0F) | UART_MODE_8N1; // 设置UART模式为8位数据无奇偶校验1停止位
    U0BAUD = CLK_FREQ / (16 * 9600) - 1; // 设置波特率为9600
    U0UCR |= 0x03; // 允许接收和发送
}

// 串口发送字符串
void uart_send(const char *str) {
    while (*str) {
        while (!(U0CSR & 0x20)); // 等待发送准备好
        U0TXBUF = *str++; // 发送字符
    }
}

步骤3：实现DHT11温湿度读取函数

// 读取DHT11温湿度数据
void readDHT11Data(float *temp, float *humidity) {
    uint8_t data[5];
    readDHT11(data); // 假设这是读取DHT11数据的函数

    *humidity = ((float)data[0] + (float)data[1] / 10);
    *temp = ((float)data[2] + (float)data[3] / 10);

    // 数据校验
    if ((data[0] + data[1] + data[2] + data[3]) != data[4]) {
        *humidity = *temp = 0;
    }
}

步骤4：主函数实现

int main(void) {
    float temp, humidity;
    char tempStr[6], humidityStr[6];

    uart_init(); // 初始化串口

    while (1) {
        readDHT11Data(&temp, &humidity); // 读取温湿度

        // 转换温湿度为字符串
        dtostrf(temp, 5, 1, tempStr);
        dtostrf(humidity, 5, 1, humidityStr);

        // 输出温湿度信息
        uart_send("Temperature: ");
        uart_send(tempStr);
        uart_send("C\r\nHumidity: ");
        uart_send(humidityStr);
        uart_send("%\r\n");

        _delay_ms(1000); // 延时1秒
    }

    return 0;
}

注意事项

• 确保readDHT11函数正确实现了DHT11的读取逻辑。
• dtostrf用于将浮点数转换为字符串，可能需要包含<math.h>或<stdio.h>头文件。
• _delay_ms函数用于延时，通常由开发板的库提供。

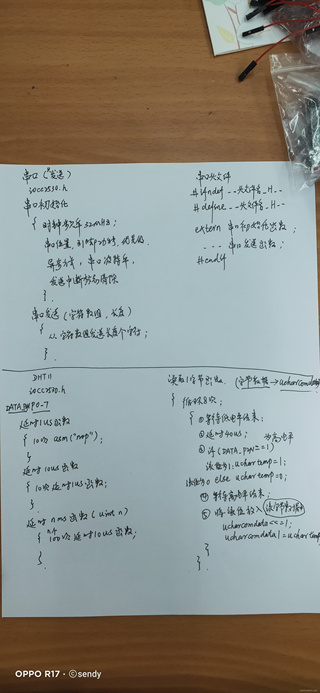

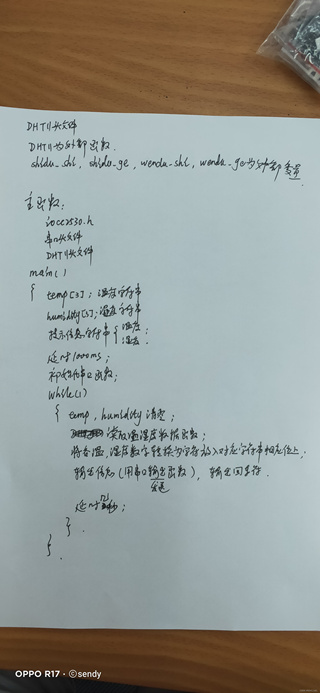

以上代码是一个基本的框架，具体细节可能需要根据实际的硬件配置和库函数进行调整。例如，读取DHT11的数据函数readDHT11需要按照DHT11的通信协议实现，这里没有给出具体实现，但可以参考图2和图3中的描述进行编写。
