产生方波、三角波周期连续信号，利用MATLAB进行周期信号的分解与合成。 并观察吉布斯现象。

Question

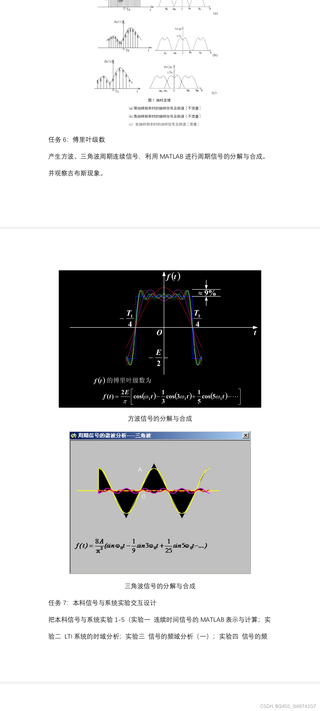

任务6：傅里叶级数
产生方波、三角波周期连续信号，利用MATLAB进行周期信号的分解与合成。
并观察吉布斯现象。
求matlab代码和运行结果

Answer 1

引自免费微信小程序：皆我百晓生

为了解决你的问题，我们可以先从创建方波和三角波开始，然后利用傅里叶级数分解这些信号，并观察在合成过程中出现的吉布斯现象。以下是在MATLAB中实现这一过程的步骤和代码。

首先，我们需要定义信号的周期、频率、采样率等参数。然后，我们将使用MATLAB内置函数生成方波和三角波。接下来，通过傅里叶级数计算这些波形的频谱，最后重新合成信号，并观察吉布斯现象。

步骤 1: 定义信号参数

% 定义信号参数
T = 1; % 周期
f = 1/T; % 频率
fs = 1000; % 采样频率
t = 0:1/fs:T*10; % 时间向量，总时长为10个周期
N = length(t); % 信号长度

步骤 2: 生成方波和三角波

% 方波
square_wave = square(2*pi*f*t);
% 三角波
triangle_wave = sawtooth(2*pi*f*t, 0.5);

步骤 3: 傅里叶级数分解

为了简化，我们只考虑前几项的傅里叶级数（例如前100项），这足以观察到吉布斯现象。

% 定义傅里叶级数的项数
harmonics = 100;

% 方波的傅里叶级数
square_wave_approx = zeros(size(t));
for n = 1:2:harmonics
    square_wave_approx = square_wave_approx + (4/pi) * sin(2*pi*n*f*t)/(n);
end

% 三角波的傅里叶级数
triangle_wave_approx = zeros(size(t));
for n = 1:harmonics
    triangle_wave_approx = triangle_wave_approx + (8/(pi^2)) * (-1)^(n+1) * sin(2*pi*n*f*t)/(n^2);
end

步骤 4: 绘制原始信号与傅里叶级数合成信号

figure;
subplot(2,2,1);
plot(t, square_wave);
title('Original Square Wave');
subplot(2,2,2);
plot(t, square_wave_approx);
title('Square Wave Fourier Series Approximation');

subplot(2,2,3);
plot(t, triangle_wave);
title('Original Triangle Wave');
subplot(2,2,4);
plot(t, triangle_wave_approx);
title('Triangle Wave Fourier Series Approximation');

观察吉布斯现象

在合成信号的边缘处，你会看到一个小的振荡，这就是吉布斯现象。这是因为有限项的傅里叶级数在信号不连续点附近无法完全收敛到原信号值，而是会出现过冲和欠冲的现象。

以上代码将帮助你在MATLAB中生成和分析周期性信号，并观察傅里叶级数合成中的吉布斯现象。希望这能解决你的问题。如果你有任何疑问或需要进一步的帮助，请随时提问。

Answer 2

以下内容由CHATGPT及阿里嘎多学长共同生成、有用望采纳：

---

在MATLAB中实现周期信号的分解与合成，并观察吉布斯现象，可以通过以下步骤完成：

1. 产生方波和三角波周期连续信号

方波和三角波可以通过MATLAB的square和sawtooth函数生成。但由于MATLAB没有内置的sawtooth函数，我们需要自己定义三角波函数。

% 定义参数
T = 1; % 周期
f = 1/T; % 频率
t = 0:0.001:T-0.001; % 时间向量

% 生成方波
square_wave = square(2*pi*f*t);

% 生成三角波（自定义函数）
tri_wave = sawtooth(2*pi*f*t, 1/2);

% 绘制波形
figure;
subplot(2,1,1);
plot(t, square_wave);
title('Square Wave');
xlabel('Time (s)');
ylabel('Amplitude');

subplot(2,1,2);
plot(t, tri_wave);
title('Triangle Wave');
xlabel('Time (s)');
ylabel('Amplitude');

2. 傅里叶级数分解

傅里叶级数是周期信号的分解方法，可以将任何周期信号分解为正弦和余弦函数的和。以下是方波和三角波的傅里叶级数分解示例：

% 方波的傅里叶级数系数
k = 1:100; % 取前100个系数
a_n = 0; % 方波没有余弦项
b_n = 2*(-1).^(k-1)/((2*k-1)*pi); % 正弦项系数

% 三角波的傅里叶级数系数
a_n_tri = 0; % 三角波没有余弦项
b_n_tri = 4*(-1).^(k-1)/((2*k-1)^2*pi); % 正弦项系数

% 绘制方波的傅里叶级数部分和
figure;
for i = 1:length(k)
    plot(t, a_n*cos(2*pi*k(i)*f*t) + b_n*sin(2*pi*k(i)*f*t));
    hold on;
end
title('Partial Sums of Fourier Series for Square Wave');
xlabel('Time (s)');
ylabel('Amplitude');
legend(arrayfun(@(x) sprintf('k=%d', x), k, 'UniformOutput', false));

% 绘制三角波的傅里叶级数部分和
figure;
for i = 1:length(k)
    plot(t, a_n_tri*cos(2*pi*k(i)*f*t) + b_n_tri*sin(2*pi*k(i)*f*t));
    hold on;
end
title('Partial Sums of Fourier Series for Triangle Wave');
xlabel('Time (s)');
ylabel('Amplitude');
legend(arrayfun(@(x) sprintf('k=%d', x), k, 'UniformOutput', false));

3. 观察吉布斯现象

吉布斯现象是指在傅里叶级数合成的信号中，特别是在信号的突变处，会出现过冲现象。可以通过增加傅里叶级数的项数来观察这一现象。

% 观察吉布斯现象
figure;
for i = 1:100
    plot(t, sum(a_n*cos(2*pi*k(1:i)*f*t) + b_n*sin(2*pi*k(1:i)*f*t)));
    hold on;
end
title('Gibbs Phenomenon in Fourier Series');
xlabel('Time (s)');
ylabel('Amplitude');

4. 运行结果

运行上述代码后，你将得到方波和三角波的周期连续信号图，它们的傅里叶级数部分和图，以及观察到吉布斯现象的合成信号图。这些图表将帮助你理解周期信号的分解与合成过程，以及吉布斯现象的特点。

请注意，上述代码是一个简化的示例，实际应用中可能需要根据具体信号的特性进行调整。此外，由于MATLAB没有内置的sawtooth函数，这里定义了一个简单的三角波函数，实际应用中可能需要更精确的定义。

Answer 3

下午好🌅🌅🌅
本答案参考ChatGPT-3.5

产生方波和三角波周期连续信号，并利用MATLAB进行周期信号的分解与合成，并观察吉布斯现象是本任务的目标。下面是解决问题的具体步骤：

1. 产生方波和三角波周期连续信号：

   • 方波信号：使用MATLAB的square函数可以产生一个周期为T的方波信号。例如，要产生周期为2秒的方波信号，可以使用以下代码：

     t = linspace(0, 10, 1000);
     f = square(2*pi*t/2);
     plot(t, f);
     xlabel('时间');
     ylabel('幅值');
     title('方波信号');


   • 三角波信号：使用MATLAB的sawtooth函数可以产生一个周期为T的三角波信号。例如，要产生周期为2秒的三角波信号，可以使用以下代码：

     t = linspace(0, 10, 1000);
     f = sawtooth(2*pi*t/2);
     plot(t, f);
     xlabel('时间');
     ylabel('幅值');
     title('三角波信号');


2. 进行周期信号的分解与合成：

   • 傅里叶级数进行周期信号的分解和合成。方波信号和三角波信号可以使用傅里叶级数进行分解，可以利用MATLAB的fourierSeries函数进行傅里叶级数的计算。例如，要将方波信号进行傅里叶级数的分解与合成，可以使用以下代码：

     syms t;
     f = square(2*pi*t/2);
     n = 10;  % 解析度（级数项的数量）
     fs = fourierSeries(f, t, 'ExpansionType', 'trig', 'NumTerms', n);
     plot(t, fs);
     xlabel('时间');
     ylabel('幅值');
     title('方波信号的傅里叶级数分解与合成');


     同理，可以对三角波信号进行傅里叶级数的分解与合成。

3. 观察吉布斯现象：

   • 吉布斯现象是指傅里叶级数近似重建周期信号时产生的振铃效应。可以通过增加傅里叶级数的级数项数量来观察吉布斯现象的影响。例如，将方波信号的级数项数量n增加至1000，并观察吉布斯现象的影响：

     syms t;
     f = square(2*pi*t/2);
     n = 1000;  % 解析度（级数项的数量）
     fs = fourierSeries(f, t, 'ExpansionType', 'trig', 'NumTerms', n);
     plot(t, fs);
     xlabel('时间');
     ylabel('幅值');
     title('方波信号的傅里叶级数分解与合成（包含吉布斯现象）');


     同理，可以观察三角波信号中的吉布斯现象。

以上就是解决问题的步骤。你可以根据需要调整参数和绘图风格。希望对你有帮助！
