电路原理(关键词-工作原理)

Question

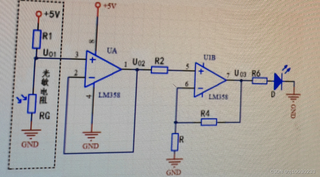

各位专家，有一个基于光敏电阻的光控灯电路，能详细分析一下这个电路的工作原理吗？

Answer 1

该回答引用ChatGPT4o, 如有帮助，还请采纳。
这个电路是一个基于光敏电阻的光控灯电路。让我们逐步分析这个电路的工作原理。

电路组成

1. 光敏电阻（RG）和电阻（R1）：形成一个分压器，用来检测光强度的变化。
2. 运算放大器（UA, U1B）：两个运算放大器（UA和U1B）用于信号放大和比较。这里使用的是LM358双运算放大器。
3. 电阻（R2, R4, R6）：用于调整运算放大器的增益和输出电流限制。
4. LED灯（D）：受控于运算放大器的输出，用于指示光控灯的开关状态。

工作原理

1. 光敏电阻和电阻分压器：

   • 光敏电阻（RG）的阻值随着光照强度的变化而变化。当光照强时，RG的阻值变小；当光照弱时，RG的阻值变大。
   • 电阻（R1）和光敏电阻（RG）构成了一个分压电路，产生一个与光强度成反比的电压（U01）。

2. 运算放大器UA：

   • 运算放大器UA的正输入端连接到分压器的输出（U01）。
   • 运算放大器UA配置成一个电压跟随器或缓冲器，其输出电压（U02）基本上与输入电压（U01）相同。
   • 这样做的目的是稳定电压信号并提供一定的驱动能力。

3. 运算放大器U1B：

   • 运算放大器U1B配置为一个比较器。
   • U1B的正输入端连接到UA的输出（U02），即光敏电阻的电压信号。
   • U1B的负输入端连接到一个设定的参考电压，通过电阻分压器（R和R4）设置。
   • 当光强度变化导致U02的电压超过参考电压时，U1B的输出变高；当U02的电压低于参考电压时，U1B的输出变低。

4. LED灯（D）：

   • 运算放大器U1B的输出连接到一个限流电阻（R6）再连接到LED灯（D）。
   • 当U1B输出高电平时，LED灯点亮；当U1B输出低电平时，LED灯熄灭。

总结

• 当环境光照强度变化时，光敏电阻的阻值发生变化，导致分压器输出电压（U01）变化。
• 这个变化的电压信号经过运算放大器UA缓冲后输入到运算放大器U1B的正输入端。
• 运算放大器U1B比较输入电压与设定的参考电压，控制其输出电平。
• 最终，运算放大器U1B的输出电平决定了LED灯的点亮与熄灭状态。

这个电路的核心在于利用光敏电阻对光强度的感应，通过运算放大器的放大和比较功能，实现对LED灯的光控开关功能。
