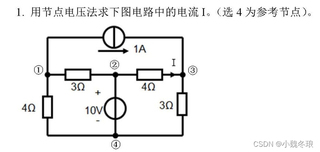

这个电路分析中的I到底是直接用简单的kcl直接就可以出来，还是要用到本导与互导。

Answer 1

引自免费微信小程序：皆我百晓生

针对你提出的问题，我们可以通过节点电压法来求解电路中的电流I。首先，根据描述，电路包含一个1A的电流源、两个电阻（40Ω和30Ω）、一个10V的电压源以及另一个30Ω的电阻。选择节点4作为参考节点，意味着其电位为0V。

节点电压法的基本原理是利用KCL（基尔霍夫电流定律）在每个非参考节点上建立方程。对于每个节点，流入节点的电流总和等于流出节点的电流总和。在这个过程中，电阻两端的电压与通过它的电流之间的关系（欧姆定律：V=IR）被用来将电流表达式转换为电压表达式。

步骤分解

1. 确定节点：有三个非参考节点，分别标记为节点1、2、3。
2. 设定节点电压：设节点1的电压为V1，节点2的电压为V2，节点3的电压为V3。
3. 应用KCL：对每个节点应用KCL，并使用欧姆定律将电流转换为电压表达式。
4. 建立方程组：基于节点电压的KCL方程可以写成矩阵形式。

方程推导

• 对于节点1，有电流源1A流过，且通过40Ω电阻到节点2，所以[ \frac{V1 - V2}{40} + 1 = 0 ]
• 对于节点2，有两个路径，一是通过40Ω电阻从节点1到节点2，二是通过30Ω电阻到节点3，三是通过30Ω电阻接地（参考节点），所以[ \frac{V2 - V1}{40} + \frac{V2 - V3}{30} + \frac{V2}{30} = 0 ]
• 对于节点3，只有通过30Ω电阻从节点2到节点3的电流和10V电压源的影响，所以[ \frac{V3 - V2}{30} = \frac{10}{30} ]

解方程组

将上述方程整理并转化为标准形式：

[ $$\begin{cases} -\frac{V1}{40} + \frac{V2}{40} = -1 \ \frac{V1}{40} + (\frac{1}{40} + \frac{2}{30})V2 - \frac{V3}{30} = 0 \ -\frac{V2}{30} + \frac{V3}{30} = \frac{10}{30} \end{cases}$$ ]

简化后可得：

[ $$\begin{cases} -V1 + V2 = -40 \ V1 + (1.083)V2 - V3 = 0 \ -V2 + V3 = 10 \end{cases}$$ ]

这是一个线性方程组，可以通过多种方法求解，包括高斯消元法、克拉默法则等。

求解方程组

这里不具体展示方程求解过程，但可以使用数学软件或编程语言如Python进行求解。

Python示例代码

import numpy as np

# 系数矩阵
A = np.array([[-1, 1, 0],
              [1, 1.083, -1],
              [0, -1, 1]])

# 常数向量
b = np.array([-40, 0, 10])

# 求解
x = np.linalg.solve(A, b)

# 输出结果
print("V1 =", x[0], "V")
print("V2 =", x[1], "V")
print("V3 =", x[2], "V")

运行上述代码将得到各节点电压值。

求电流I

电流I即为通过30Ω电阻的电流，即[ I = \frac{V3 - V2}{30} ]，根据求解出的V2和V3值计算即可。

这样，通过节点电压法结合KCL和欧姆定律，可以准确求解电路中的未知电流I。

Answer 2

下午好🌅🌅🌅
本答案参考ChatGPT-3.5

在这个电路中，我们可以使用节点电压法来求解电流I，而不需要使用本导与互导。

节点电压法的步骤如下：

1. 选择一个参考节点，通常选取一个电压源的负端或地节点作为参考节点。在这个问题中，选取节点4作为参考节点。

2. 根据参考节点的电压为0V，找出其他节点的电压。在这个问题中，节点1和节点3的电压分别为V1和V3。

3. 根据KCL，分析每个节点的电流。在这个问题中，只有一个未知电流I。

4. 根据欧姆定律，使用电压和电流的关系计算电流。在这个问题中，电流I可以通过节点1和节点3之间的电压差与4Ω电阻的关系计算出来。

整个电路的分析过程如下：

1. 假设电流I由节点1流入，通过节点3流出。

2. 根据节点1和节点3的电压，可以列出以下方程： V1 - 10V = 0 （电压源到参考节点的电压差为10V） V1 - V3 = 3I （节点1到节点3的电压差为电流I乘以3Ω电阻）

3. 解这个方程组，可以得到电流I的值。

通过上述步骤，我们可以得到电流I的值。
