GUI与simulink交互

Question

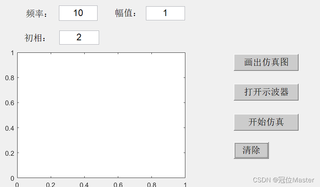

通过GUI控制simulink中的scope

想要点击打开示波器按钮就可以打开xls文件中的scope设计框
点击开始仿真，scope就画出正弦的效果
但目前只能打开xls文件
求解答

Answer 1

引自免费微信小程序：皆我百晓生

为了实现GUI与Simulink模型之间的交互，特别是通过GUI控制Simulink中的Scope，你需要确保以下几点被正确处理：

1. GUI与Simulink模型的连接：确保你的Simulink模型（例如Scope.slx）已经被正确地设置，并且其中包含你想要观察的Scope。

2. 参数传递：从GUI中读取用户输入的参数（如频率、幅值、初相），并将这些参数正确地应用到Simulink模型中。

3. 启动仿真：在GUI中设置一个按钮，用于触发Simulink模型的仿真过程。

4. 打开Scope：在GUI中设置另一个按钮，用于打开Simulink模型中的Scope，以便用户可以实时查看仿真结果。

下面是一个详细的步骤指南和代码示例，帮助你实现上述功能：

步骤一：创建GUI并获取参数

首先，你需要在MATLAB中创建一个GUI，包括几个输入框（用于频率、幅值、初相）和两个按钮（用于打开Scope和开始仿真）。你可以使用MATLAB的GUIDE工具来创建这个界面。这里假设你已经创建了这个GUI，并且输入框和按钮已经有了对应的句柄（handles）。

步骤二：编写回调函数

对于“打开示波器”按钮，你需要编写一个回调函数，用于加载并打开Simulink模型。对于“开始仿真”按钮，你也需要编写一个回调函数，用于设置模型参数并运行仿真。

打开示波器按钮的回调函数

function pushbutton4_Callback(hObject, eventdata, handles)
    load_system("Scope.slx");
    open_system('Scope.slx');

这段代码会加载并打开你的Simulink模型。

开始仿真按钮的回调函数

function pushbutton5_Callback(hObject, eventdata, handles)
    % 读取GUI中的参数
    freq = str2double(get(handles.frequencyEdit, 'String'));
    amp = str2double(get(handles.amplitudeEdit, 'String'));
    phase = str2double(get(handles.phaseEdit, 'String'));

    % 设置Simulink模型的参数
    set_param('Scope.slx/Sine Wave', 'Frequency', num2str(freq));
    set_param('Scope.slx/Sine Wave', 'Amplitude', num2str(amp));
    set_param('Scope.slx/Sine Wave', 'Phase', num2str(phase));

    % 运行仿真
    sim('Scope.slx');

    % 打开Scope
    set_param('Scope.slx/scope', 'Open', 'on');

在这段代码中，我们首先读取GUI中输入框的参数，然后使用set_param函数将这些参数应用到Simulink模型中的Sine Wave模块。接着，我们调用sim函数来运行仿真，并使用set_param再次确保Scope被打开。

步骤三：测试你的GUI

确保你的GUI和Simulink模型路径正确无误，然后运行你的GUI，测试“打开示波器”和“开始仿真”按钮是否按预期工作。

通过以上步骤，你应该能够实现GUI与Simulink模型之间的基本交互，包括控制参数和启动仿真。如果你遇到任何问题，检查你的模型路径、参数名称以及MATLAB版本的兼容性。
