三电平逆变器中点电位平衡问题

Question

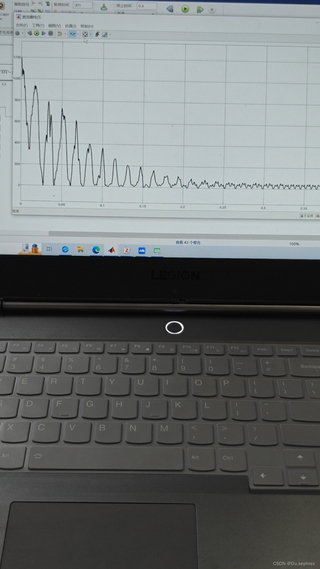

1.开关复用型NPC型三电平逆变器，设置成带初值的两个电容，为什么很快两个电容电压就降为0了，有可能是什么原因导致的？（见下图）
2.如何做开关复用型NPC型三电平中点电位平衡问题，希望熟练掌握这一方面的专家可以联系我，有偿。

Answer 1

引自免费微信小程序：皆我百晓生

针对你提出的问题，关于三电平逆变器中点电位平衡及电容电压下降至零的现象，这里有几个可能的原因和解决策略。

1. 电容电压快速降至零的原因

• 开关状态不平衡：在三电平逆变器中，中点电位平衡依赖于上下桥臂的开关状态平衡。如果某一时刻上下桥臂的开关状态不匹配，比如上桥臂长期处于导通状态而下桥臂处于截止状态，会导致直流侧电容充电不均，最终可能使电容电压降至零。

• 控制算法问题：用于调节中点电位的控制算法可能存在缺陷，如PID控制器参数不当、采样频率过低或算法逻辑错误等，这些都可能导致电容电压无法维持稳定。

• 硬件故障：电容本身可能出现故障，如漏电、短路或开路，导致电压无法保持。此外，开关管也可能存在故障，如导通电阻增加、击穿等，影响电容充电过程。

2. 中点电位平衡策略

为了实现中点电位平衡，常见的方法包括：

• 交替开关策略：通过周期性地交替使用不同的开关组合，确保每个相位在一个周期内正负半周的时间对称，从而达到中点电位的自动平衡。

• 主动中点控制：采用特定的控制算法，如滑模控制、模糊控制或预测控制等，动态调整开关模式，以精确控制中点电位。

• 虚拟中点控制：在软件层面引入虚拟中点的概念，通过调整输出电压矢量的选择，间接控制实际中点的位置，从而达到平衡的目的。

实施建议

对于开关复用型NPC型三电平逆变器，确保中点电位平衡的关键在于精细的控制策略和准确的硬件状态监测。建议从以下几个方面入手：

• 优化控制算法：检查并优化现有的控制算法，确保其能够适应不同负载条件下的中点电位平衡需求。

• 增强硬件监测：增加对电容电压和开关状态的实时监测，及时发现异常并采取措施。

• 故障诊断与保护：设计合理的故障检测和保护机制，防止因硬件故障导致的系统不稳定。

如果你需要具体的代码示例，这涉及到具体的硬件平台和编程环境，但下面是一个简化的伪代码框架，用于实现基本的中点电位平衡控制：

# 简化版中点电位平衡控制伪代码
def adjust_center_voltage():
    # 读取电容电压值
    Vc1, Vc2 = read_capacitor_voltages()

    # 计算中点电位偏差
    delta_V = Vc1 - Vc2

    # 根据偏差调整开关状态
    if abs(delta_V) > threshold:
        if delta_V > 0:
            # 减少Vc1，增加Vc2
            switch_control("reduce_Vc1", "increase_Vc2")
        else:
            # 增加Vc1，减少Vc2
            switch_control("increase_Vc1", "reduce_Vc2")

    # 重新计算中点电位偏差
    new_delta_V = read_capacitor_voltages()[0] - read_capacitor_voltages()[1]

    return new_delta_V

# 主循环
while True:
    delta_V = adjust_center_voltage()
    if abs(delta_V) <= threshold:
        print("Center voltage balanced.")
    else:
        print("Adjusting center voltage...")

这个示例仅提供了一个基础框架，具体实现需要根据你的硬件特性和控制需求进行调整。希望这能帮助你更好地理解并解决三电平逆变器中的中点电位平衡问题。如果有更具体的技术细节或代码实现上的疑问，欢迎继续探讨。
