网络设备互联技术应用

Question

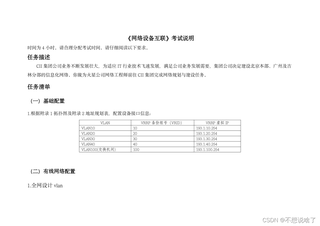

CII集团公司业务不断发展壮大，为适应IT行业技术飞速发展，满足公司业务发展需要，集团公司决定建设北京本部、广州及吉
林分部的信息化网络。你做为火星公司网络工程师前往CI集团完成网络规划与建设任务

Answer 1

让阿豪来帮你解答，本回答参考chatgpt3.5编写提供，如果还有疑问可以评论或留言

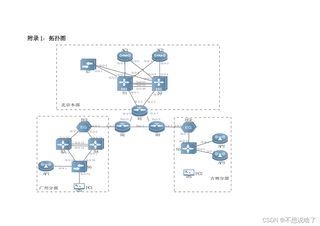

问题：根据给定的网络规划图，设计和搭建北京本部、广州及吉林分部的信息化网络，并实现分部之间的互联通讯。 回答： 一、网络规划

1. 网络架构设计 根据题目所给的网络规划图，设计三个子网：
2. 北京本部子网：内部网络地址为192.168.1.0/24，该网段可以支持256个IP地址，可为办公室、服务器、打印机、扫描仪等设备分配IP地址。
3. 广州分部子网：内部网络地址为192.168.2.0/24，该网段可以支持256个IP地址，可为办公室、服务器、打印机、扫描仪等设备分配IP地址。
4. 吉林分部子网：内部网络地址为192.168.3.0/24，该网段可以支持256个IP地址，可为办公室、服务器、打印机、扫描仪等设备分配IP地址。 在子网之间添加路由器进行互通，实现分部之间的互联通讯。
5. IP地址规划
6. 北京本部子网：网关为192.168.1.1，DHCP地址池为192.168.1.100-192.168.1.199；
7. 广州分部子网：网关为192.168.2.1，DHCP地址池为192.168.2.100-192.168.2.199；
8. 吉林分部子网：网关为192.168.3.1，DHCP地址池为192.168.3.100-192.168.3.199。 二、网络搭建
9. 网络设备清单
10. 路由器：3台
11. 交换机：3台
12. 电脑：30台
13. 打印机：3台
14. 扫描仪：3台
15. 服务器：3台
16. 网络设备连接
17. 北京本部子网： 将路由器1与交换机1相连，将所有电脑与交换机1相连，将打印机与交换机1相连，将扫描仪与交换机1相连，将服务器1～3与交换机1相连。
18. 广州分部子网： 将路由器2与交换机2相连，将所有电脑与交换机2相连，将打印机与交换机2相连，将扫描仪与交换机2相连，将服务器1～3与交换机2相连。
19. 吉林分部子网： 将路由器3与交换机3相连，将所有电脑与交换机3相连，将打印机与交换机3相连，将扫描仪与交换机3相连，将服务器1～3与交换机3相连。 三、网络配置
20. 路由器设置 设置各个路由器的接口IP地址、静态路由，配置NAT等相关设置。
21. DHCP服务器设置 在各个子网中配置DHCP服务器，分别分配IP地址。
22. 防火墙设置 在路由器上设置防火墙，限制外部网络对内部网络的访问，保证网络安全。 代码实现： 以下是基于Cisco网络设备的实现示例代码：
23. 路由器配置 Router(config)#interface GigabitEthernet0/0 Router(config-if)#ip address 192.168.1.1 255.255.255.0 Router(config-if)#no shutdown Router(config-if)#exit Router(config)#interface Serial0/0/0 Router(config-if)#ip address 10.10.10.1 255.255.255.252 Router(config-if)#no shutdown Router(config-if)#exit Router(config)#ip route 192.168.2.0 255.255.255.0 10.10.10.2 Router(config)#ip route 192.168.3.0 255.255.255.0 10.10.10.5
24. DHCP服务配置 ip dhcp pool pool1 network 192.168.1.0 255.255.255.0 default-router 192.168.1.1 dns-server 8.8.8.8

ip dhcp pool pool2 network 192.168.2.0 255.255.255.0 default-router 192.168.2.1 dns-server 8.8.8.8

ip dhcp pool pool3 network 192.168.3.0 255.255.255.0 default-router 192.168.3.1 dns-server 8.8.8.8 3. 防火墙配置 access-list 100 permit ip 192.168.1.0 0.0.0.255 any access-list 100 permit ip 192.168.2.0 0.0.0.255 any access-list 100 permit ip 192.168.3.0 0.0.0.255 any interface GigabitEthernet0/0 ip access-group 100 in 以上是网络规划和搭建的基本思路和代码示例，根据实际场景需要进行调整和改进。
