在使用Keil5的逻辑分析仪时遇到unknown signal问题

Question

问题遇到的现象和发生背景

第一次使用keil5逻辑分析仪，根据CSDN上教程操作
如下教程
https://blog.csdn.net/ITach666/article/details/136063680
在操作过程中配置PORT时显示unknown signal，根据网上教程多次修改后仍然无法使用分析仪

操作环境、软件版本等信息

操作环境为Windows11、MDK5.38

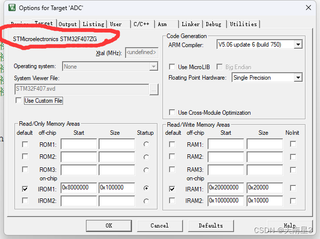

我的配置如下

根据网上教程查看该处并没有出现PORT

致谢

第一次发问答帖，提问中如有不妥之处还望多多包涵！如有解答将感激不尽 ！

Answer 1

引自免费微信小程序：皆我百晓生

遇到在Keil MDK中使用逻辑分析仪时出现“unknown signal”的问题，通常与调试配置、硬件描述文件(SVD)以及工程设置有关。下面是一些可能的解决步骤：

步骤1：检查SVD文件

确保你的项目中使用的SVD文件是针对STM32F407ZG芯片的，并且是最新的。SVD文件用于描述微控制器的硬件结构，包括端口和信号。如果SVD文件过时或不匹配，可能会导致信号识别错误。

如何检查和更新SVD文件：

1. 在Target选项下的Device页面，确认是否选用了正确的SVD文件。
2. 如果没有，点击Use Custom File并指向正确的SVD文件路径。
3. 确保SVD文件是从STM32CubeMX或ST官网下载的最新版本。

步骤2：检查调试器设置

确认你的调试器（例如ST-Link）设置正确，尤其是确保加载了应用程序并在启动时运行到main()函数。这可以在Debug选项下的Settings页面进行检查和调整。

步骤3：检查端口和信号配置

在Debug选项下的Logic Analyzer页面，确保你已经正确选择了要分析的信号。如果在下拉列表中找不到相应的信号，可能是因为SVD文件中的描述有误，或者工程中的某些设置不正确。

步骤4：重新编译和加载

有时候，简单的重新编译和加载工程可以解决一些未知的问题。尝试清除并重新构建整个项目，然后再次加载到目标板上。

步骤5：检查硬件连接

确认你的硬件连接正确无误，特别是JTAG/SWD接口与目标板之间的连接。

步骤6：查看调试输出

在尝试分析信号之前，使用调试控制台查看是否有任何错误消息。这可能提供关于为何无法识别信号的线索。

步骤7：参考官方文档和社区支持

查阅STM32和Keil MDK的官方文档，寻找可能的解决方案。同时，考虑在Keil论坛或STM32社区发布问题，寻求其他开发者的帮助。

步骤8：回退到已知稳定状态

如果你最近对项目进行了大量更改，尝试回退到一个已知可以工作的状态，逐步排查引入问题的改动。

通过以上步骤，你应该能够定位并解决“unknown signal”的问题。如果问题仍然存在，可能需要更深入地检查你的硬件设计或软件配置。
