想知道这个电路的工作原理~



就图片上这个，我只知道是用两个D触发器构成一个三进制计数器，我知道单个D触发器的真值表，但是这个合在一起我就不明白到底是怎么实现三进制技术的功能。

  • 写回答

2条回答 默认 最新

  • 智者知已应修善业 2024-06-21 09:07
    关注

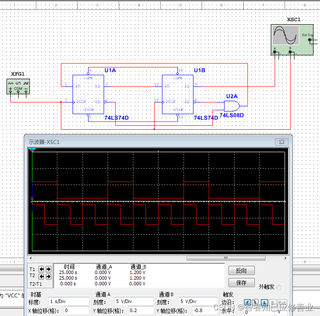

    初始化2个Q=02个Q非=1则与门输出1送D端
    第一个脉冲上升沿前Q置1则Q非为0后Q为0则Q非为1则与门输出0送D端
    第二个脉冲上升沿前Q置0则Q非为1后Q置1则Q非为0则与门输出0送D端
    第三个脉冲上升沿前Q置0则Q非为1后Q置0则Q非为1则与门输出1送D端恢复到初始状态



    .

    本回答被题主选为最佳回答 , 对您是否有帮助呢?
