proteus中元器件ad转换器

Question

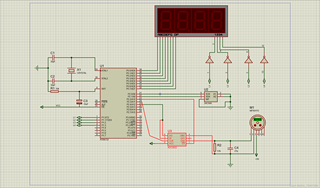

你好，他这个ad转换器，我搜出来的接口和我使用端口不是完全一样的，所以接线会有点交叉在一起，但线之间没有交点啊，不知道为什么这个他报错了，我想问的是这样连线有没有错，如果不是，那么是哪里出现了错误导致运行不了呢，还有第二个错误说是根本性错误我没理解，我做前两个项目也没有这种错误，请解答

Answer 1

以下内容由CHATGPT及阿里嘎多学长共同生成、有用望采纳：

---

您好，根据您提供的错误信息和图片内容，我们可以一步步分析并尝试解决问题。

1. 错误信息1分析：

   • "External model DLL 'ADC083X.DLL' not found. GLE=0x000036B1" 这个错误表示Proteus软件在仿真过程中需要使用到的外部模型文件ADC083X.DLL没有找到。这可能是因为文件缺失，或者文件路径不正确。

2. 解决建议：

   • 确保ADC083X.DLL文件存在于Proteus的安装目录下的相应文件夹中。如果文件缺失，您可能需要重新安装Proteus或者从其他可靠来源获取该文件。
   • 检查Proteus的配置设置，确保路径设置正确。

3. 错误信息2分析：

   • "Simulation FAILED due to fatal simulator errors." 这个错误表示仿真过程中遇到了无法恢复的错误。这可能由多种原因引起，包括但不限于模型文件缺失、仿真设置错误、或者硬件连接问题。

4. AD转换器接线问题：

   • 根据您提供的图片内容，您需要检查AD转换器的接线是否符合其数据手册中的要求。特别是晶振（XTAL1和XTAL2）的连接，以及与MPX4115等其他组件的连接。
   • 确保所有连接都正确无误，没有短路或错误的交叉连接。

5. 检查步骤：

   • 重新检查您的电路设计，确保所有连接都符合AD转换器的数据手册要求。
   • 如果可能，使用Proteus的“Trace”功能来检查信号路径，确保没有意外的连接或断路。
   • 检查Proteus的仿真设置，确保所有必要的仿真参数都已经正确配置。

6. 参考链接：

   • 由于我无法提供具体的下载链接，建议您访问Proteus的官方网站或者社区论坛，搜索相关的DLL文件和解决方案。
   • 对于AD转换器的具体接线和配置问题，您可以查阅AD转换器的官方数据手册，或者在技术论坛上搜索相关问题。

希望这些建议能帮助您解决问题。如果还有其他疑问或需要进一步的帮助，请随时告诉我。
