时序逻辑电路中，按这个真值表如何画状态转换图

Question

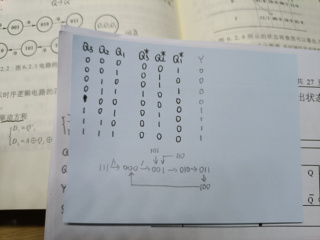

上面是我列的状态表，下面那个用铅笔写的是我的状态转换图，我的那个转换图是对的吗？

Answer 1

以下内容由CHATGPT及阿里嘎多学长共同生成、有用望采纳：

---

根据你提供的状态表信息，我们可以逐步分析并绘制状态转换图。首先，我们需要理解状态转换图的基本概念：

1. 状态转换图：表示有限状态机（FSM）中状态之间转换的图形表示。每个节点代表一个状态，节点之间的箭头表示状态转换的条件。

2. 驱动方程：定义了状态变量如何根据当前状态和其他输入信号来更新。

3. 真值表：列出了所有可能的状态和在这些状态下的输出，以及状态转换的条件。

现在，让我们根据你提供的信息来绘制状态转换图：

• 状态变量：D、Q、Q3、Qz。
• 驱动方程：D = Q3。

从真值表中，我们可以看到状态转换的示例，例如：

• 当D = 0，Q = 0时，下一个状态D' = Q3，Q' = D。
• 当D = 1，Q = 0时，下一个状态D' = 0，Q' = 1。

根据这些信息，我们可以绘制状态转换图。但是，由于你没有提供完整的状态表和铅笔绘制的转换图，我无法验证你的转换图是否正确。不过，我可以提供一个一般性的步骤来绘制状态转换图：

1. 确定所有可能的状态：列出所有状态变量的所有可能组合。
2. 列出状态转换条件：根据驱动方程和真值表，确定从一个状态到另一个状态的条件。
3. 绘制节点：为每个状态创建一个节点。
4. 绘制箭头：根据状态转换条件，在节点之间绘制箭头，表示状态转换。
5. 标记箭头：在箭头上标记转换条件。

如果你能提供完整的状态表和你的铅笔绘制的转换图，我可以更具体地帮助你验证和改进你的转换图。至于参考链接，由于你的问题比较具体，可能需要查找关于时序逻辑电路和状态转换图的教科书或在线资源。通常，这些资源会提供状态转换图的绘制方法和例子。
