请问原理图的3V3是网络标签的意思吗？

Question

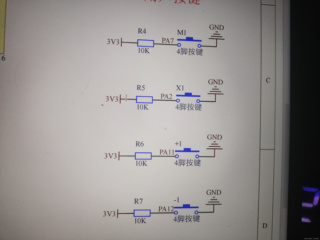

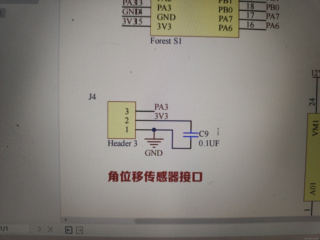

请问图片原理图的3V3是网络标签的意思吗？可是为什么旁边接的和电源T很像呢？是做了什么其他操作吗？还是说是画法的习惯？还是说连接有什么考究？

Answer 1

让阿豪来帮你解答，本回答参考chatgpt3.5编写提供，如果还有疑问可以评论或留言

问题分析： 根据提供的两张图片，可以看到其中一张为STM32F103RCT6芯片的原理图，另一张为这个芯片的外观图。问题是关于原理图里的3V3这个网络标签和旁边的电源T之间连接的疑问。 解答：

1. 3V3是网络标签的意思吗？ 是的，3V3是网络标签的一种，也被称为电源标签，表示该节点是一个电源输出。
2. 旁边接的电源T很像，是画法的习惯还是连接有什么考究？ 旁边接的是电源过滤电容，是将引入电路的电源中的高频信号进行过滤的。通常会选择布置在电源和芯片之间，所以连接在3V3标签旁边。而为了使电容更好地发挥作用，需要让电容短接，并尽可能靠近芯片。所以连接电源T这个网络标签也是合理的。
3. 是做了什么其他操作吗？ 没有其他操作。 关于STM32芯片外部3.3V电源的具体实现，可以参考以下代码： // 配置3.3V电源 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);//打开GPIOA时钟 GPIO_InitTypeDef GPIO_InitStructure;//声明需要配置的GPIO结构体 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;//配置PA0口输出 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;//推挽输出 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//IO口频率为50MHz GPIO_Init(GPIOA, &GPIO_InitStructure);//配置GPIOA GPIO_SetBits(GPIOA,GPIO_Pin_0);//PA0口输出为高，输出3.3V 希望以上解答对问题有所帮助！
